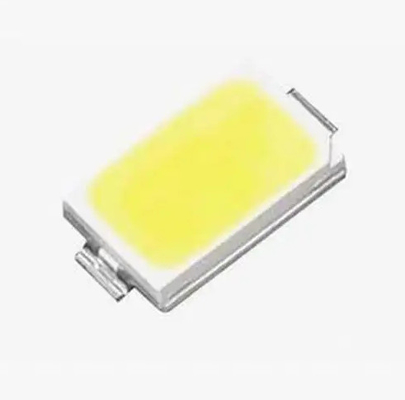

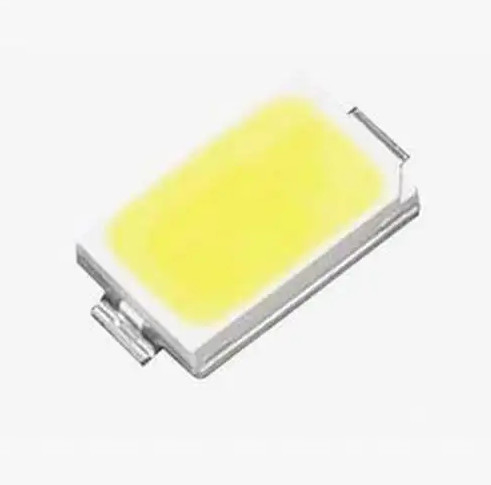

3V 150MA SMD 5730 Chips 6000 - 6500k 65 - 70lm Para luz de efeito de palco

Informação Básica
Lugar de origem: Suzhou
Marca: PHOENIX
Certificação: LM80 CE ROHS
Número do modelo: 5730
Quantidade de ordem mínima: 4000pcs
Preço: Negociável
Detalhes da embalagem: 4000PCS /ROLL
Tempo de entrega: 7-10 dias
Termos de pagamento: Western Union, MoneyGram, T/T
Habilidade da fonte: 800KK POR O MÊS
nome: LED SMD 5730 CCT: 6500k 3000k 4000k
Fluxo Luminoso(lm): 65-70lm Inscrição: luz do scanner
Poder: 150mA tensão de entrada (V): 3V
Garantia (Ano): 2 anos Tempo de Trabalho (horas): 20000
Ângulo de visão (°):: 120 Temperatura operacional (℃): -40-85
Destacar:

Chips SMD 5730 3V 150MA

,

Chips LED 6500k 5730

,

Chips LED 5730 Luz de Efeito de Palco

3V 150MA SMD 5730 Chips 6000-6500k 65-70lm Para luz de efeito de palco



Introdução do aplicativo:



A maioria das luzes de efeito de palco são slides, grandes e brilhantes, e o princípio é o mesmo dos slides gerais.Quando a projeção em movimento é necessária, o slide de projeção especial é usado.Existem muitos tipos de luzes de efeito de palco.Por exemplo, há slides de céu com vários planos de fundo no céu, slides de legendas usados ​​para descrições textuais em apresentações dramáticas, slides de toca-discos mostrando efeitos especiais como nuvens em movimento, ondas e bandeiras vermelhas, slides de água corrente mostrando ondas de micro-ondas e efeitos de raios, efeitos de chuva e neve, efeitos de plataforma giratória, efeitos de anel duplo, etc.



5730 3V 150MA SMD LED chip 6000-6500k 65-70lm para luz de efeito de palco



Detalhes rápidos:



Tensão de entrada (V): 3V
Garantia (Ano): 2 anos
Modelo: Chip Led SMD 5730
Serviço de soluções de iluminação: Projeto de iluminação e circuitos
Eficácia Luminosa (lm/w): 140lm/w
Vida útil (horas): 50000
Jornada de trabalho (horas): 20000
Material da ficha: INGAN
Emitindo Cor: 10.000-15.000 mil
Poder: 0,5w
Ângulo de visão (°): 120 graus
Índice de renderização de cores (Ra): 80
Saco de embalagem: 220*240nm
Lugar de origem: Suzhou, Jiangsu
Inscrição: FAIXA DE LED
Tipo de embalagem: Pacote de montagem superficial
Atual para a frente: 150MA
Tamanho: 5,7*3*0,75mm
Embalagem: 4000 unidades/rolo


Especificação do produto:



Estrutura do pacote

3V 150MA SMD 5730 Chips 6000 - 6500k 65 - 70lm Para luz de efeito de palco 0

Classificações Máximas Absolutas



Item Especificação Material Quantidade
Lasca InGaN InGaN 1 em 1
Refletor Branco PPA
Quadro C2680 Cobre banhado a prata
fio de ouro 0,8mil Liga
Fósforo branco Yellom
Encapsulante Leite branco Resina
fita adesiva De acordo com as especificações EIA 481-1A Fita preta condutora 4000pcs por carretel
Carretel De acordo com as especificações EIA 481-1A preto condutivo 4000pcs por carretel
Etiqueta Repsn padrão Papel
saco de embalagem 220x240mm Bolsa laminada de alumínio/sem zíper Um carretel um saco
caixa Repsn padrão Papel Não especificado


TípicaEeletro-Ocurvas de características óticas:



3V 150MA SMD 5730 Chips 6000 - 6500k 65 - 70lm Para luz de efeito de palco 1

Lista de teste de confiabilidade de LED



Item de teste Condições de teste Padrão Quantidade (Unidades) Acre
teste de vida 25℃,1000Hrs @ 150mA / 20 0/1
Temperatura alta 85℃,1000Hrs @ 150mA / 20 0/1
Temperatura baixa -40℃,1000Hrs @ 150mA / 20 0/1
Calor de alta umidade

85℃,85% RH,

1000Hrs @ 150mA

/ 20 0/1
Armazenamento em baixa temperatura -40℃,1000Hrs

JEITA ED-4701

200 202

20 0/1
Armazenamento em alta temperatura 100 ℃, 1000 horas

JEITA ED-4701

200 201

20 0/1
Ciclo de temperatura (-40'C 30mins --25'C(5mins)--100'C(30mins) ,Taxa de mudança de temperatura: 3+/-0,6'C/min)

JEITA ED-4701

100 105

20 0/1
Choque térmico -40'C(15mins) --100'C(15mins), tempo de mudança <5mins, 300C MIL-STD-202G 20 0/1

Teste de Vida de Pulso



Tp=1ms,DC=0,1,D=Tp/T @ 3×150mA / 20 0/1
Teste ESD (HBM) 2000V,200V/Step, Forward & Reverse Test ambos 3 vezes

AEC

(Q101-001)

20 0/1
Resistência de Solda

260±5℃,10S,3 vezes

Pré-tratamento 30℃,70%RH

JEITA ED-4701

300 302

20 0/1
Refluxo IV Decaimento

260±5℃,10S,1 vez

Pré-tratamento 30℃,70%RH,168Hrs

/ 20 0/1
Critérios de Julgamento
Tensão Direta VF VFAumento máximo < 1,1x
Corrente Reversa IR IR Max-Aumento < IRmax
Intensidade Luminosa IV Decaimento IV < 40%

※ Critérios de teste de habilidade de solda: a cobertura não é inferior a 95%

Nota: A medição deve ser feita após as amostras testadas retornarem às condições ambientais normais (geralmente após duas horas)



Cuidados:

O material encapsulado dos LEDs é silicone.Portanto, os LEDs têm uma superfície macia na

Parte superior do pacote.A pressão na superfície superior influenciará a confiabilidade dos LEDs.Precauções Devem ser tomadas para evitar a forte pressão sobre a parte encapsulada.Portanto, ao usar o bocal de coleta, a pressão na resina de silicone deve ser adequada.


Ferro de solda:
Ao soldar manualmente, a temperatura do ferro deve ser inferior a 300 ℃ por 3 segundos
A solda manual deve ser feita apenas uma vez

Instruções de solda de refluxo SMT SMT :
A solda por refluxo não deve ser feita mais de duas vezes
Ao soldar, não exerça pressão sobre os LEDs durante o aquecimento
O perfil de solda de refluxo recomendado da seguinte forma

3V 150MA SMD 5730 Chips 6000 - 6500k 65 - 70lm Para luz de efeito de palco 2

Precauções de manuseamento :
Manuseie o componente ao longo da superfície lateral usando fórceps ou ferramentas apropriadas
Não toque ou manuseie diretamente a superfície da lente de silicone.Pode danificar os circuitos internos
Não empilhe PCBs montadas contendo LEDs.O impacto pode arranhar a lente de silicone ou danificar os circuitos internos



3V 150MA SMD 5730 Chips 6000 - 6500k 65 - 70lm Para luz de efeito de palco 33V 150MA SMD 5730 Chips 6000 - 6500k 65 - 70lm Para luz de efeito de palco 43V 150MA SMD 5730 Chips 6000 - 6500k 65 - 70lm Para luz de efeito de palco 53V 150MA SMD 5730 Chips 6000 - 6500k 65 - 70lm Para luz de efeito de palco 6



Características do produto:



Adote chip e estrutura de boa qualidade, boa estabilidade antiestática Atenuação ultra baixa

Alto brilho, baixa atenuação e alta renderização de cores

Mínimo 70,80,90 95 CRI opções

Soldagem forte e luz morta-viva de boa estabilidade

Série de produtos e logotipo da empresa na frente

Certificação CE ROHS LM80



Processo de produção:



3V 150MA SMD 5730 Chips 6000 - 6500k 65 - 70lm Para luz de efeito de palco 7
