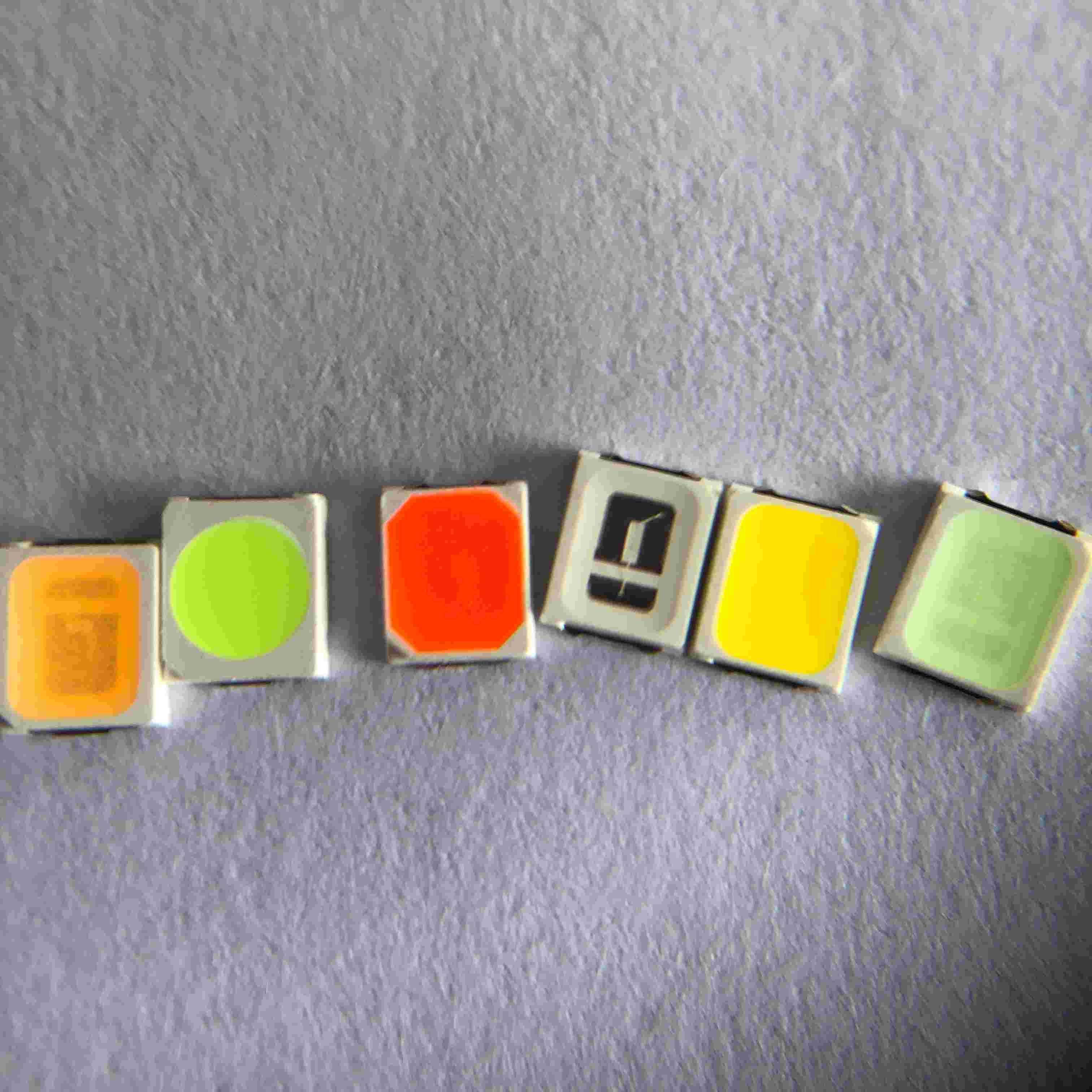

os 2835 3v o mais brilhante SMD Chip Light For Ads Light conduzido verde encaixotam a cor amarela azul vermelha

Informação Básica
Lugar de origem: SUZHOU
Marca: PHOENIX
Certificação: LM80 CE ROHS
Número do modelo: 2835
Quantidade de ordem mínima: 4000PCS
Preço: Negotiation
Detalhes da embalagem: 4000PCS /ROLL
Tempo de entrega: 7-10 dias
Termos de pagamento: Western Union, MoneyGram, T/T
Habilidade da fonte: 800KK POR O MÊS
Nome: Cor amarela do diodo emissor de luz 2835 de SMD Garantia (ano): 2 anos
Aplicação: logotipo, sinal, caixas leves Fluxo luminoso (lm): 60-65 lm
tensão do nput (V): 3v Poder: 150mA
(Nanômetro): 520-525nm Tempo de funcionamento (horas): 20000
Temperatura de funcionamento (℃): -40-85 Ângulo de visão (°):: 120
Realçar:

o verde 2835 3v conduziu a microplaqueta

,

Um verde de 2835 SMD conduziu a microplaqueta

,

a microplaqueta 3v 2835 conduzida a mais brilhante

Introdução da aplicação:



É um novo tipo de caixa leve desenvolvido rapidamente. Aplica a tecnologia original da placa de guia claro. Os tubos fluorescentes ou os diodos emissores de luz ordinários são usados como fontes luminosas. O produto tem as características de fino, de brilhante, de uniforme e de econômico --- fina, que significa a espessura é pequena; Brilhante refere o brilho alto da fonte luminosa sob a mesma circunstância do poder; O uniforme refere a luz uniforme na superfície luminescente; A economia refere a economia de energia. A caixa leve ultra-fina feita da placa de guia claro salvar 60 ~ energia de 70% comparada com a caixa leve ordinária.



SMD conduziu luzes dos anúncios das caixas leves da microplaqueta, logotipo, cor 3v amarela azul verde vermelha do sinal 2835



Detalhes rápidos:



Tensão entrada (V): 3V
Garantia (ano): 2-ano
Tipo: Smd conduziu a microplaqueta 2835
Iluminando o serviço das soluções: Iluminação e projeto dos circuitos
Eficácia luminosa (lm/w): 60-65lm
Tempo (horas): 50000
Tempo de funcionamento (horas): 20000
Chip Material: INGAN
Emitindo-se a cor: /green vermelho /blue
Poder: 0.5W
Ângulo de visão (°): 120 graus
Índice de rendição de cor (Ra): 80
Saco de embalagem: 220*240nm
Lugar de origem: Suzhou, jiangsu
Aplicação: Aparelhos eletrodomésticos e sinais
Tipo do pacote: Pacote da montagem de Suface
Corrente dianteira: 150MA
Tamanho: 2.8*3.5*0.65mm
Embalagem: 4000 PCes/rolo


Especificação de produto:



Estrutura do pacote:

os 2835 3v o mais brilhante SMD Chip Light For Ads Light conduzido verde encaixotam a cor amarela azul vermelha 0




Especificação de produto:



Artigo Especificação Material Quantidade
Microplaqueta InGaN InGaN 2 em 1
Refletor Branco PCT
Quadro C194 Cobre Prata-chapeado
Fio do ouro 0.9mil Liga
Fósforo Amarelo YAG
Encapsulant MilkyWhite Resina
Fita do portador De acordo com especs. da AIA 481-1A Fita preta condutora 4000pcs pelo carretel
Carretel De acordo com especs. da AIA 481-1A Preto condutor 4000pcs pelo carretel
Etiqueta Padrão de Repsn Papel
Saco de embalagem 220x240mm Nenhum-zíper laminado de alumínio do saco Um saco do carretel um
Caixa Padrão de Repsn Papel Não-especificado



Avaliações máximas absolutas:



Artigo Símbolo Avaliações máximas absolutas Unidade
Corrente dianteira SE 150 miliampère
Tensão reversa Vr 5 V
Corrente dianteira pulsada IFP* 180 miliampère
Dissipação de poder Paládio 0,5 W
Temperatura de funcionamento PARTE SUPERIOR -40~85
Temperatura de armazenamento Teste -40~85
Descarga eletrostática ESD 2000 (HBM) V
Temperatura de junção Tj 120
Resistência térmica do diodo emissor de luz S-j de Rth 33 ℃/W



Curvas de características Eletro-óticas típicas:

os 2835 3v o mais brilhante SMD Chip Light For Ads Light conduzido verde encaixotam a cor amarela azul vermelha 1

Lista do teste de confiança do diodo emissor de luz:



Artigo do teste Condições de teste Padrão Qty (PCes) Ac/Re
Teste de vida 25℃, 1000Hrs@150mA / 20 0/1
Alta temperatura 85℃, 1000Hrs@150mA / 20 0/1
Baixa temperatura -40℃, 1000Hrs@150mA / 20 0/1
Calor da umidade alta

85℃, 85%RH,

1000Hrs@150mA

/ 20 0/1
Armazenamento da baixa temperatura -40℃, 1000Hours

JEITA ED-4701

200 202

20 0/1
Armazenamento de alta temperatura 100℃, 1000Hours

JEITA ED-4701

200 201

20 0/1
Ciclo da temperatura (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taxa em mudança do Temp: 3+/-0.6' C/min)

JEITA ED-4701

100 105

20 0/1
Choque térmico -40 ' C (15mins) --100 ' C (15mins), tempo em mudança <5mins> MIL-STD-202G 20 0/1

Teste de vida do pulso



Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA / 20 0/1
Teste do ESD (HBM) teste 3times de 2000V, de 200V/Step, dianteiro & reverso

CEA

(Q101-001)

20 0/1
Resistência de solda

260±5℃, 10S, 3times

Pré-tratamento 30℃, 70%RH

JEITA ED-4701

300 302

20 0/1
Deterioração do Reflow IV

260±5℃, 10S, 1time

Pré-tratamento 30℃, 70%RH, 168Hours

/ 20 0/1
Critérios do julgamento
Tensão dianteira VF Máximo-aumento de VF < 1="">
IR atual reverso Máximo-aumento do IR < IRmax="">
Intensidade luminosa IV IV deterioração < 40="">

O ※ solda critérios de teste da capacidade: a cobertura não é menos de 95%

Nota: A medida será tomada depois que as amostras testadas foram retornadas às circunstâncias ambientais normais (geralmente após duas horas)



Empacotamento:

os 2835 3v o mais brilhante SMD Chip Light For Ads Light conduzido verde encaixotam a cor amarela azul vermelha 2

Instruções SMT da solda de Reflow de SMT:



Cuidados:
O material encapsulado do diodo emissor de luz é silicone. Consequentemente os diodos emissores de luz têm uma superfície macia no
Parte superior do pacote. A pressão à superfície superior será influência à confiança do diodo emissor de luz. As precauções devem ser tomadas para evitar a pressão forte na divisória encapsulada. Assim quando usar acima o bocal da colheita, a pressão na resina de silicone dever ser apropriada.

Ferro de solda:
Quando a mão que solda, a temperatura do ferro dever menos do que 300℃ por 3 segundos
A solda da mão deve ser feita somente uma cronometra

Instruções SMT da solda de Reflow de SMT:
A solda de Reflow não deve ser feita mais de duas vezes
Ao soldar, não põe o esforço sobre o diodo emissor de luz durante o aquecimento
O perfil recomendado da solda de reflow como o seguimento





os 2835 3v o mais brilhante SMD Chip Light For Ads Light conduzido verde encaixotam a cor amarela azul vermelha 3





Características do produto:



Adote a microplaqueta da boa qualidade e o quadro, boa estabilidade antiestática ultra baixa - atenuação

Brilho alto, baixo - rendição de cor alta da atenuação

70,80,90 95 opções mínimas do CRI

Soldadura forte e boa luz do vivo da estabilidade

Série do produto e logotipo da empresa na parte dianteira

Certificação do CE ROHS LM80



Processo de produção:



os 2835 3v o mais brilhante SMD Chip Light For Ads Light conduzido verde encaixotam a cor amarela azul vermelha 4
