| Lugar de origem: | Suzhou |
|---|---|
| Marca: | PHOENIX |
| Certificação: | LM80 CE ROHS |
| Número do modelo: | 2835 |
| Quantidade de ordem mínima: | 4000pcs |
| Preço: | Negociável |
| Detalhes da embalagem: | 4000PCS /ROLL |
| Tempo de entrega: | 7-10 dias |
| Termos de pagamento: | Western Union, MoneyGram, T/T |
| Habilidade da fonte: | 800KK POR O MÊS |
| Nome: | AMARELO VERDE VERMELHO DO DIODO EMISSOR DE LUZ 2835 DE SMD | Aplicação: | Luz de sinal do tráfego |
|---|---|---|---|
| (Nanômetro): | 620-625nm 420-450NM | tensão do nput (V): | 3v |
| Poder: | 150mA | Fluxo luminoso (lm): | 60-65 lm |
| Garantia (ano): | 2 anos | Temperatura de funcionamento (℃): | -40-85 |
| Ângulo de visão (°):: | 120 | Tempo de funcionamento (horas): | 20000 |
| Destacar: | vermelho 3v 2835 conduzido,Vermelho da luz de sinal 2835 do tráfego conduzido,Diodo emissor de luz 2835 da luz de sinal SMD do tráfego |
||

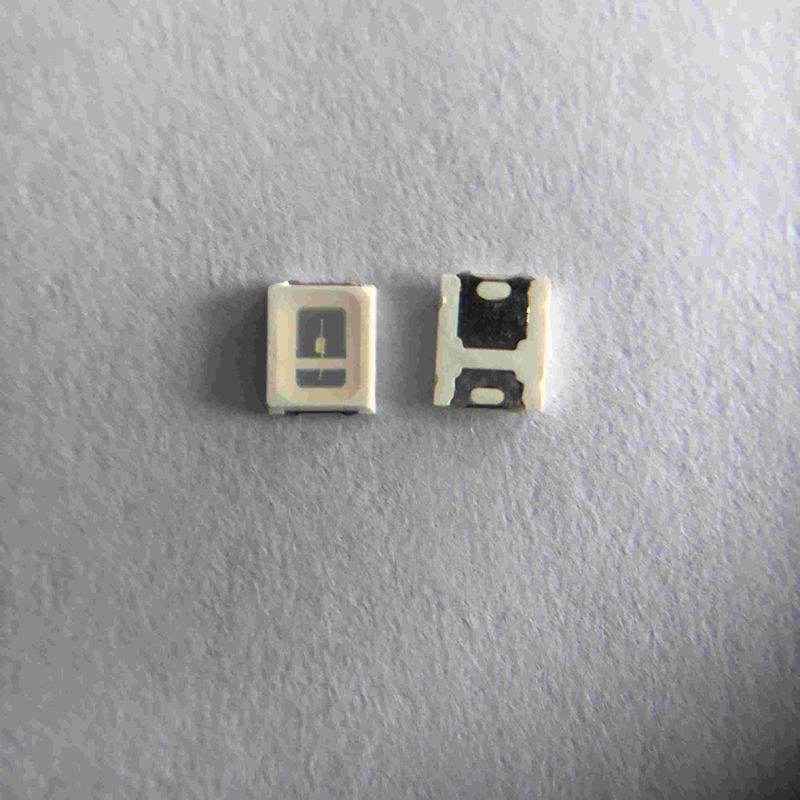

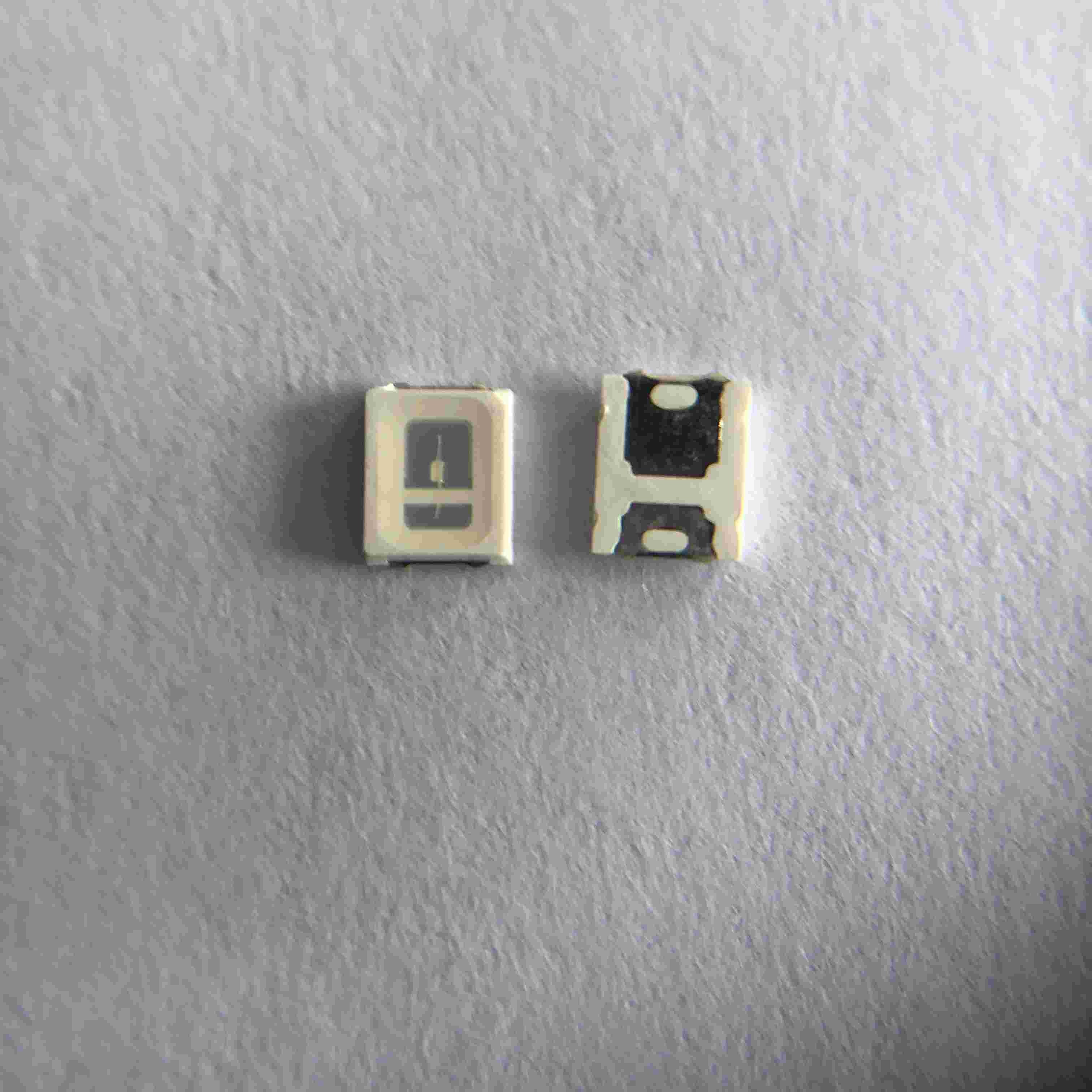

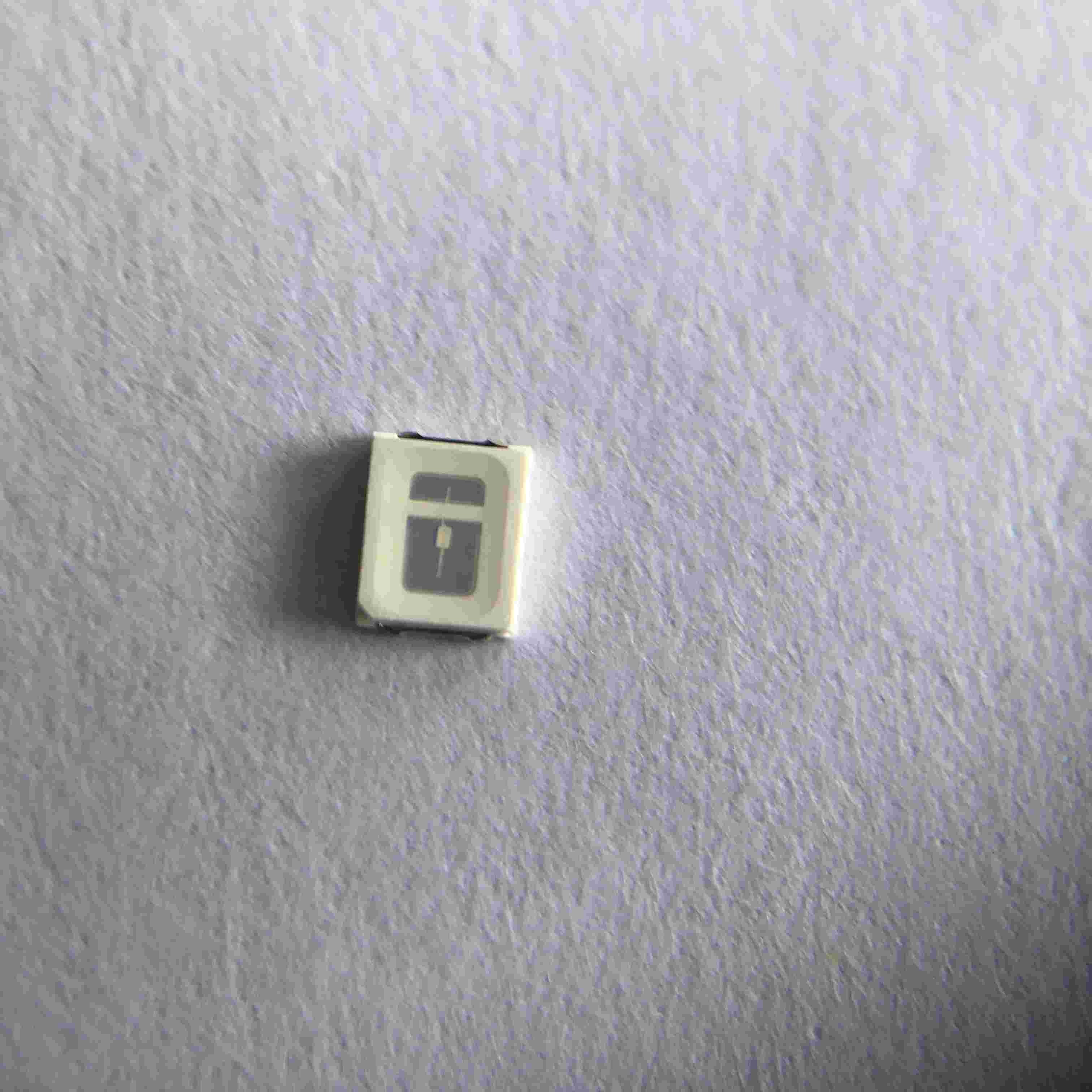

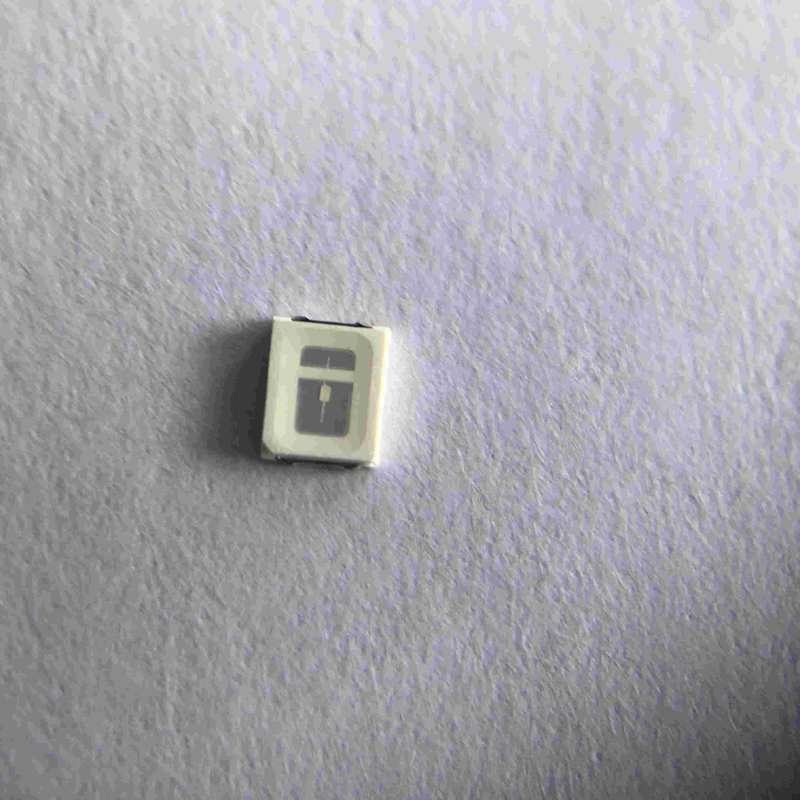

luz de sinal AMARELA vermelha de 3V 2835 GRREN Chip Bright Led For Traffic
Introdução da aplicação:
Sinal. A luz de sinal do tráfego consiste na luz vermelha, na luz verde e na luz amarela. Os meios da luz vermelha nenhum tráfego, os meios da luz verde nenhum tráfego, e a luz amarela significam o tráfego ou o aviso lento. De acordo com os regulamentos para a aplicação da lei do tráfego rodoviário, as luzes de sinal do tráfego são divididas em luzes de sinal do veículo motorizado, não luzes de sinal do veículo motorizado, luzes de sinal do cruzamento pedestre, luzes de sinal da pista, luzes de sinal do indicador de sentido, luzes de sinal de advertência instantâneas, e luzes de sinal da interseção da estrada e da estrada de ferro.
Detalhes rápidos:
| Tensão entrada (V): | 3V |
| Garantia (ano): | 2-ano |
| Tipo: | Smd conduziu a microplaqueta 2835 |
| Iluminando o serviço das soluções: | Iluminação e projeto dos circuitos |
| Eficácia luminosa (lm/w): | 60-65lm |
| Tempo (horas): | 50000 |
| Tempo de funcionamento (horas): | 20000 |
| Chip Material: | INGAN |
| Emitindo-se a cor: | Vermelho |
| Poder: | 0.5W |
| Ângulo de visão (°): | 120 graus |
| Índice de rendição de cor (Ra): | 80 |
| Temperatura de cor: | 620-625NM |
| Lugar de origem: | Suzhou, jiangsu |
| Aplicação: | Aparelhos eletrodomésticos e sinais |
| Tipo do pacote: | Pacote da montagem de Suface |
| Corrente dianteira: | 150MA |
| Tamanho: | 2.8*3.5*0.65mm |
| Embalagem: | 4000 PCes/rolo |
Especificação de produto:
Estrutura do pacote:
Avaliações máximas absolutas:
| Artigo | Símbolo | Avaliações máximas absolutas | Unidade |
| Corrente dianteira | SE | 150 | miliampère |
| Tensão reversa | Vr | 5 | V |
| Corrente dianteira pulsada | IFP* | 180 | miliampère |
| Dissipação de poder | Paládio | 0,5 | W |
| Temperatura de funcionamento | PARTE SUPERIOR | -40~85 | ℃ |
| Temperatura de armazenamento | Teste | -40~85 | ℃ |
| Descarga eletrostática | ESD | 2000 (HBM) | V |
| Temperatura de junção | Tj | 120 | ℃ |
| Resistência térmica do diodo emissor de luz | S-j de Rth | 33 | ℃/W |
Curvas de características Eletro-óticas típicas:
Lista do teste de confiança do diodo emissor de luz:
| Artigo do teste | Condições de teste | Padrão | Qty (PCes) | Ac/Re |
| Teste de vida | 25℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Alta temperatura | 85℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Baixa temperatura | -40℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Calor da umidade alta |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
| Armazenamento da baixa temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Armazenamento de alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo da temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taxa em mudança do Temp: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choque térmico | -40 ' C (15mins) --100 ' C (15mins), tempo em mudança <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Teste de vida do pulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Teste do ESD (HBM) | teste 3times de 2000V, de 200V/Step, dianteiro & reverso |
CEA (Q101-001) |
20 | 0/1 |
| Resistência de solda |
260±5℃, 10S, 3times Pré-tratamento 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Deterioração do Reflow IV |
260±5℃, 10S, 1time Pré-tratamento 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Critérios do julgamento | ||||
| Tensão dianteira VF | Máximo-aumento de VF < 1=""> | |||
| IR atual reverso | Máximo-aumento do IR < IRmax=""> | |||
| Intensidade luminosa IV | IV deterioração < 40=""> | |||
|
O ※ solda critérios de teste da capacidade: a cobertura não é menos de 95% Nota: A medida será tomada depois que as amostras testadas foram retornadas às circunstâncias ambientais normais (geralmente após duas horas) |
||||
Empacotamento:
Cuidados:
O material encapsulado do diodo emissor de luz é silicone. Consequentemente os diodos emissores de luz têm uma superfície macia no
Parte superior do pacote. A pressão à superfície superior será influência à confiança do diodo emissor de luz. As precauções devem ser tomadas para evitar a pressão forte na divisória encapsulada. Assim quando usar acima o bocal da colheita, a pressão na resina de silicone dever ser apropriada.
Ferro de solda:
Quando a mão que solda, a temperatura do ferro dever menos do que 300℃ por 3 segundos
A solda da mão deve ser feita somente uma cronometra
Instruções SMT da solda de Reflow de SMT:
A solda de Reflow não deve ser feita mais de duas vezes
Ao soldar, não põe o esforço sobre o diodo emissor de luz durante o aquecimento
O perfil recomendado da solda de reflow como o seguimento
Características do produto:
Adote a microplaqueta da boa qualidade e o quadro, boa estabilidade antiestática ultra baixa - atenuação
Brilho alto, baixo - rendição de cor alta da atenuação
70,80,90 95 opções mínimas do CRI
Soldadura forte e boa luz do vivo da estabilidade
Série do produto e logotipo da empresa na parte dianteira
Certificação do CE ROHS LM80
Processo de produção:
