| Lugar de origem: | Suzhou |
|---|---|
| Marca: | PHOENIX |
| Certificação: | LM80 CE ROHS |
| Número do modelo: | 3014 |
| Quantidade de ordem mínima: | 4000pcs |
| Preço: | Negociável |
| Detalhes da embalagem: | 4000PCS /ROLL |
| Tempo de entrega: | 7-10 dias |
| Termos de pagamento: | Western Union, MoneyGram, T/T |
| Habilidade da fonte: | 800KK POR O MÊS |

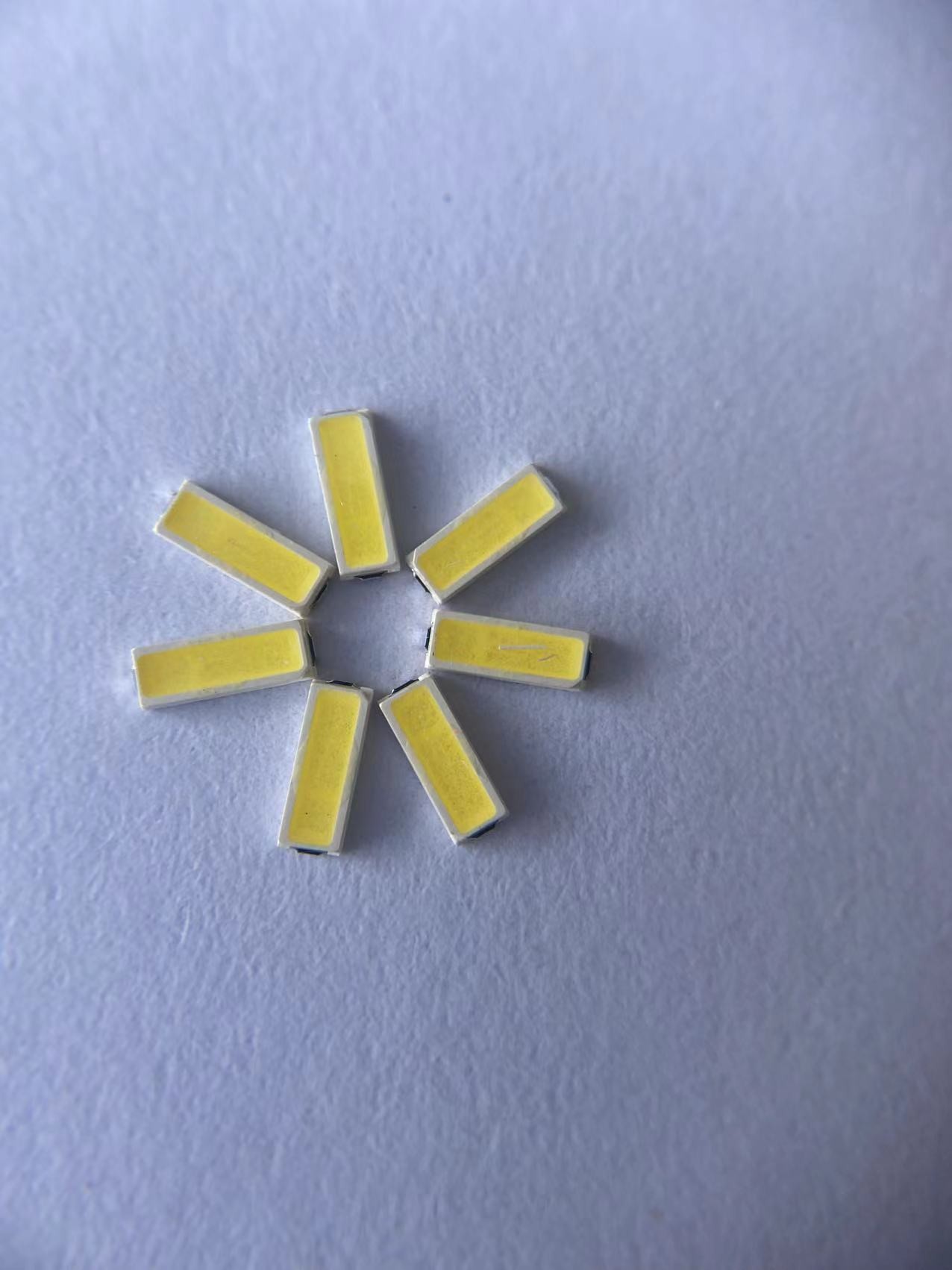

| nome: | DIODO EMISSOR DE LUZ 3014 DE SMD | APLICAÇÃO: | Luz do botão do elevador |
|---|---|---|---|
| tensão do nput (V): | 3v | Fluxo luminoso (lm): | 24-26lm |
| Poder: | 60MA | CCT: | 620-625nm |
| Garantia (ano): | 2 anos | Tempo de funcionamento (horas): | 20000 |
| Temperatura de funcionamento (℃): | -40-85 | Ângulo de visão (°):: | 120 |
| Destacar: | Diodo emissor de luz 3014 do botão SMD do elevador,Microplaqueta do diodo emissor de luz do botão 3014 do elevador,Diodo emissor de luz 3014 da luz SMD do IMPULSO do ELEVADOR |
||
Detalhes rápidos:
| Tensão entrada (V): | 3V |
| Garantia (ano): | 2-ano |
| Tipo: | Smd conduziu a microplaqueta 3014 |
| Iluminando o serviço das soluções: | Iluminação e projeto dos circuitos |
| Eficácia luminosa (lm/w): | 150lm/w |
| Tempo (horas): | 50000 |
| Tempo de funcionamento (horas): | 20000 |
| Chip Material: | INGAN |
| Emitindo-se a cor: | VERMELHO |
| Poder: | 0.2W |
| Ângulo de visão (°): | 120 graus |
| Índice de rendição de cor (Ra): | 70 |
| Saco de embalagem: | 220*240nm |
| Lugar de origem: | Suzhou, jiangsu |
| Aplicação: | luminoso do carro |
| Tipo do pacote: | Pacote da montagem de Suface |
| Corrente dianteira: | 60MA |
| Tamanho: | 3.0*1.4*0.65mm |
| Embalagem: | 4000 PCes/rolo |
Especificação de produto:
Estrutura do pacote
Avaliações máximas absolutas
| Parâmetro | Símbolo | Condição de teste | Minuto | Tipo | Máximo | Unidade |
| Tensão dianteira | VF | IF=60mA | 2,7 | - | 3,3 | V |
| Fluxo luminoso | ф | IF=60mA | 24 | - | 26 | LM |
| Temperatura de cor | CCT | IF=60mA | 2500 | - | 6500 | K |
| Corrente reversa | VR | VR=7V | 0 | μA | ||
| Cor que arranca o índice | Ra | IF=60mA | 80 | - | ||
| Ângulo de visão | 2θ1/2 | IF=60mA | 120 | grau | ||
Curvas de características Eletro-óticas típicas:
Lista do teste de confiança do diodo emissor de luz
| Artigo do teste | Condições de teste | Padrão | Qty (PCes) |
| Teste de vida | 25℃, 1000Hrs@60mA | / | 20 |
| Alta temperatura | 85℃, 1000Hrs@60mA | / | 20 |
| Baixa temperatura | -40℃, 1000Hrs@60mA | / | 20 |
| Calor da umidade alta |
85℃, 85%RH, 1000Hrs@60mA |
/ | 20 |
| Armazenamento da baixa temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 |
| Armazenamento de alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 |
| Ciclo da temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taxa em mudança do Temp: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 |
| Choque térmico | -40 ' C (15mins) --100 ' C (15mins), tempo em mudança <5mins> | MIL-STD-202G | 20 |
| Teste de vida do pulso | Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA | / | 20 |
| Teste do ESD (HBM) | teste 3times de 2000V, de 200V/Step, dianteiro & reverso |
CEA (Q101-001) |
20 |
| Resistência de solda |
260±5℃, 10S, 3times Pré-tratamento 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 |
| Deterioração do Reflow IV |
260±5℃, 10S, 1time Pré-tratamento 30℃, 70%RH, 168Hours |
/ | 20 |
Empacotamento:
Cuidados:
O material encapsulado do diodo emissor de luz é silicone. Consequentemente os diodos emissores de luz têm uma superfície macia no
Parte superior do pacote. A pressão à superfície superior será influência à confiança do diodo emissor de luz. As precauções devem ser tomadas para evitar a pressão forte na divisória encapsulada. Assim quando usar acima o bocal da colheita, a pressão na resina de silicone dever ser apropriada.
Ferro de solda:
Quando a mão que solda, a temperatura do ferro dever menos do que 300℃ por 3 segundos
A solda da mão deve ser feita somente uma cronometra
Instruções SMT da solda de Reflow de SMT:
A solda de Reflow não deve ser feita mais de duas vezes
Ao soldar, não põe o esforço sobre o diodo emissor de luz durante o aquecimento
O perfil recomendado da solda de reflow como o seguimento
Segurando precauções:
Segure o componente ao longo da superfície lateral usando o fórceps ou ferramentas apropriadas
Diretamente não toque nem não segure na superfície da lente do silicone. Pode danificar os circuitos internos
Não empilhe PCBs junto montado que contém o diodo emissor de luz. O impacto pode riscar a lente do silicone ou danificar os circuitos internos
Características do produto:
Adote a microplaqueta da boa qualidade e o quadro, boa estabilidade antiestática ultra baixa - atenuação
Brilho alto, baixo - rendição de cor alta da atenuação
70,80,90 95 opções mínimas do CRI
Soldadura forte e boa luz do vivo da estabilidade
Série do produto e logotipo da empresa na parte dianteira
Certificação do CE ROHS LM80
