| Lugar de origem: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Certificação: | LM80 CE ROHS |
| Número do modelo: | 2835 |
| Quantidade de ordem mínima: | 4000PCS |
| Preço: | Negociável |
| Detalhes da embalagem: | 4000PCS /ROLL |
| Tempo de entrega: | 7-10 dias |
| Termos de pagamento: | Western Union, MoneyGram, T/T |
| Habilidade da fonte: | 800KK POR O MÊS |
| Nome: | Cor verde do diodo emissor de luz 2835 de SMD | Aplicação: | Estúdio do casamento, decoração da casa |
|---|---|---|---|
| tensão do nput (V): | 8.9-9.2V | Poder: | 100mA |
| Fluxo luminoso (lm): | 105-115LM | (Nanômetro): | 520-525nm |
| Garantia (ano): | 2 anos | Tempo de funcionamento (horas): | 20000 |
| Temperatura de funcionamento (℃): | -40-85 | Ângulo de visão (°):: | 120 |
| Destacar: | Microplaqueta do diodo emissor de luz do PCT RGB,microplaqueta verde do diodo emissor de luz do RGB,microplaqueta 2835 conduzida verde |
||
Introdução da aplicação:
Estúdio do casamento, decoração da casa, decoração arquitetónica, instituto do projeto, instituto do planeamento, centro de design do produto, construção de ponte, etc.
A linha fonte luminosa variável é uma fonte luminosa da área, que faça a iluminação mais uniforme, mais macia e mais confortável;
A luz natural imita o projeto da cor verdadeira, a imagem é mais realística e satisfazendo ao olho, e o efeito visual é mais excelente;
Elevação - o projeto da tecnologia da placa de guia claro da tecnologia, seu princípio e o efeito podem ser comparáveis à exposição do LCD do laptop;

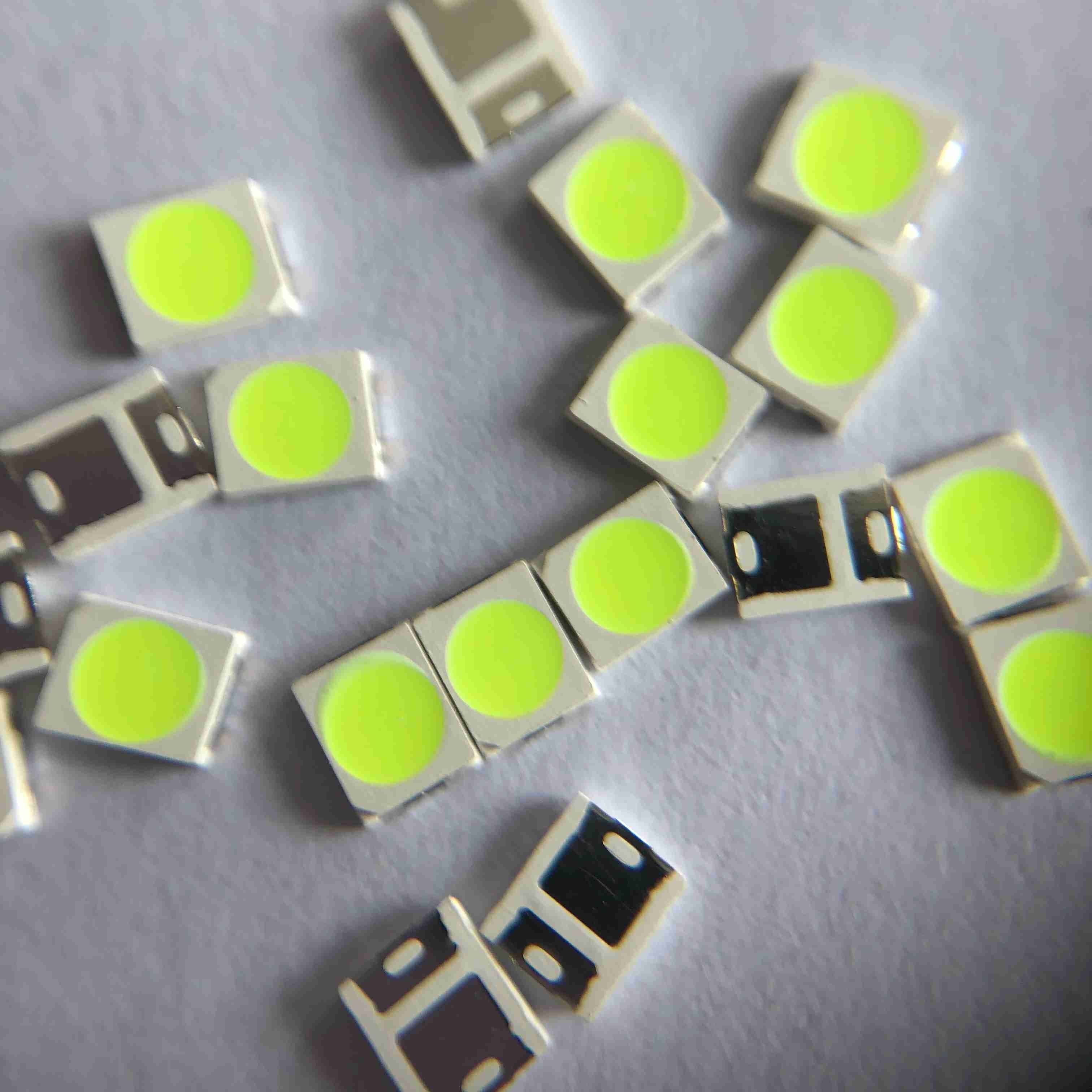

SMD conduziu a cor verde do pct 9V da microplaqueta 2835 para o estúdio do casamento, decoração da casa
Detalhes rápidos:
| Tensão entrada (V): | 8.9-9.2V |
| Garantia (ano): | 2-ano |
| Tipo: | Smd conduziu a microplaqueta 2835 |
| Iluminando o serviço das soluções: | Iluminação e projeto dos circuitos |
| Eficácia luminosa (lm/w): | 105-115LM |
| Tempo (horas): | 50000 |
| Tempo de funcionamento (horas): | 20000 |
| Chip Material: | INGAN |

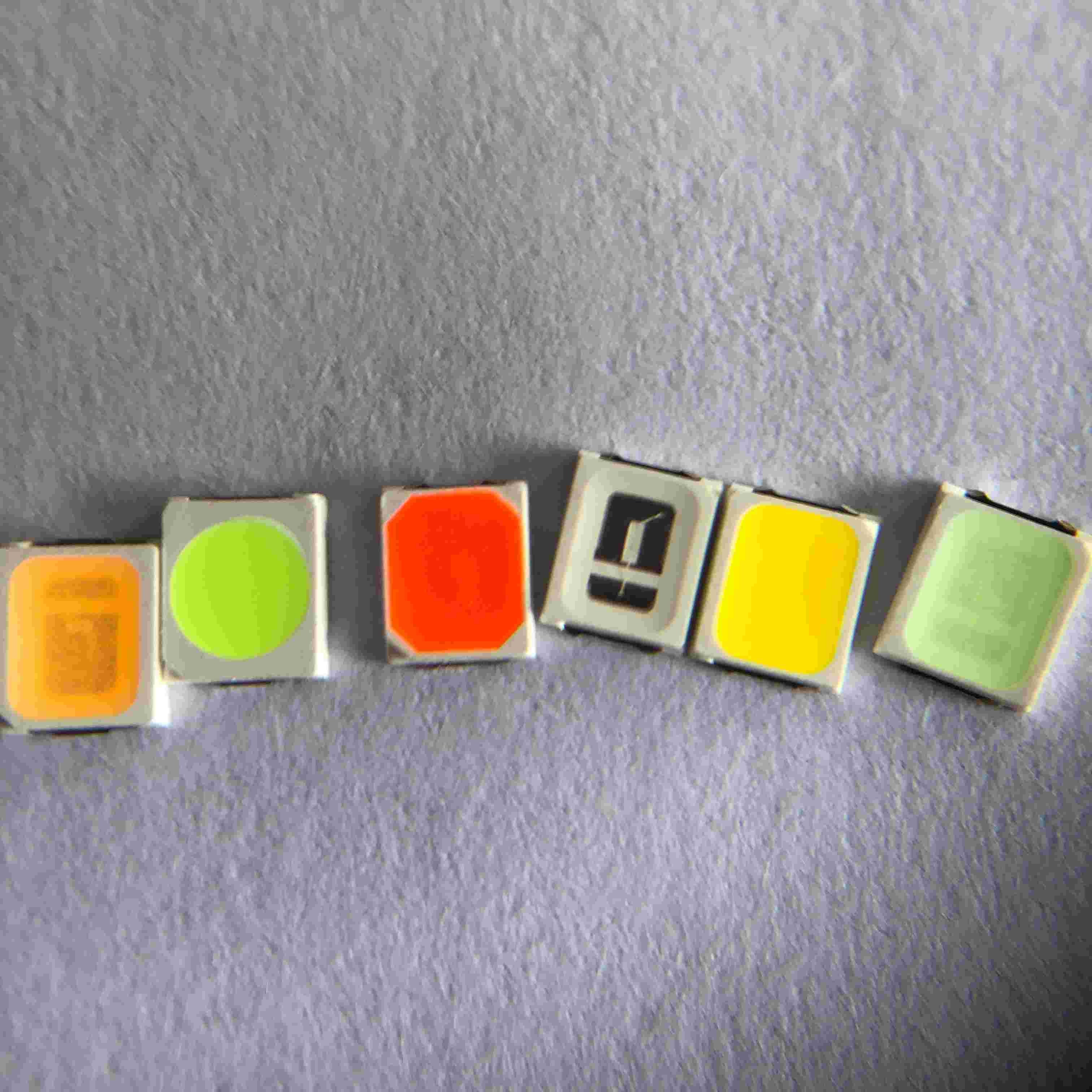

| Emitindo-se a cor: | Verde (rosa verde amarelo vermelho) |
| Poder: | 1w |
| Ângulo de visão (°): | 120 graus |
| Índice de rendição de cor (Ra): | 80 |
| Saco de embalagem: | 220*240nm |
| Lugar de origem: | Suzhou, jiangsu |
| Aplicação: | Estúdio do casamento, decoração da casa |
| Tipo do pacote: | Pacote da montagem de Suface |
| Corrente dianteira: | 100MA |
| Tamanho: | 2.8*3.5*0.65mm |
| Embalagem: | 4000 PCes/rolo |
Especificação de produto:
Estrutura do pacote:
Características Eletro-óticas:
| Produto não. | Material | VF (V) | Cor | Fluxo (lm) | |
| minuto | máximo | Coordenadas x do CIE, y | |||
| QT-2835G-3TSCC-YL | InGaN | 8,9 | 9,2 | Tipo x=0.25, y=0.58 | 105 |
Especificação de produto:
| Artigo | Especificação | Material | Quantidade |
| Microplaqueta | InGaN | InGaN | 3in 1 |
| Refletor | Branco | pct | |
| Quadro | C194 | Cobre Prata-chapeado | |
| Fio do ouro | 0.8mil | Liga | |
| Fósforo | verde | Verde | |
| Encapsulant | MilkyWhite | Resina | |
| Fita do portador | De acordo com especs. da AIA 481-1A | Fita preta condutora | 4000pcs pelo carretel |
| Carretel | De acordo com especs. da AIA 481-1A | Preto condutor | 4000pcs pelo carretel |
| Etiqueta | Padrão de Repsn | Papel | |
| Saco de embalagem | 220x240mm | Nenhum-zíper laminado de alumínio do saco | Um saco do carretel um |
| Caixa | Padrão de Repsn | Papel | Não-especificado |
Avaliações máximas absolutas:
| Artigo | Símbolo | Avaliações máximas absolutas | Unidade |
| Corrente dianteira | SE | 100 | miliampère |
| Tensão reversa | Vr | 5 | V |
| Corrente dianteira pulsada | IFP* | 120 | miliampère |
| Dissipação de poder | Paládio | 1 | W |
| Temperatura de funcionamento | PARTE SUPERIOR | -40~85 | ℃ |
| Temperatura de armazenamento | Teste | -40~85 | ℃ |
| Descarga eletrostática | ESD | 2000 (HBM) | V |
| Temperatura de junção | Tj | 120 | ℃ |
| Resistência térmica do diodo emissor de luz | S-j de Rth | 30 | ℃/W |
Curvas de características Eletro-óticas típicas:
Lista do teste de confiança do diodo emissor de luz:
| Artigo do teste | Condições de teste | Padrão | Qty (PCes) | Ac/Re |
| Teste de vida | 25℃, 1000Hrs@100mA | / | 20 | 0/1 |
| Alta temperatura | 85℃, 1000Hrs@100mA | / | 20 | 0/1 |
| Baixa temperatura | -40℃, 1000Hrs@100mA | / | 20 | 0/1 |
| Calor da umidade alta |
85℃, 85%RH, 1000Hrs@100mA |
/ | 20 | 0/1 |
| Armazenamento da baixa temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Armazenamento de alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo da temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taxa em mudança do Temp: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choque térmico | -40 ' C (15mins) --100 ' C (15mins), tempo em mudança <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Teste de vida do pulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×100mA | / | 20 | 0/1 |
| Teste do ESD (HBM) | teste 3times de 2000V, de 200V/Step, dianteiro & reverso |
CEA (Q101-001) |
20 | 0/1 |
| Resistência de solda |
260±5℃, 10S, 3times Pré-tratamento 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Deterioração do Reflow IV |
260±5℃, 10S, 1time Pré-tratamento 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Critérios do julgamento | ||||
| Tensão dianteira VF | Máximo-aumento de VF < 1=""> | |||
| IR atual reverso | Máximo-aumento do IR < IRmax=""> | |||
| Intensidade luminosa IV | IV deterioração < 40=""> | |||
|
O ※ solda critérios de teste da capacidade: a cobertura não é menos de 95% Nota: A medida será tomada depois que as amostras testadas foram retornadas às circunstâncias ambientais normais (geralmente após duas horas) |
||||
Empacotamento:
Cuidados:
O material encapsulado do diodo emissor de luz é silicone. Consequentemente os diodos emissores de luz têm uma superfície macia no
Parte superior do pacote. A pressão à superfície superior será influência à confiança do diodo emissor de luz. As precauções devem ser tomadas para evitar a pressão forte na divisória encapsulada. Assim quando usar acima o bocal da colheita, a pressão na resina de silicone dever ser apropriada.
Ferro de solda:
Quando a mão que solda, a temperatura do ferro dever menos do que 300℃ por 3 segundos
A solda da mão deve ser feita somente uma cronometra
Instruções SMT da solda de Reflow de SMT:
A solda de Reflow não deve ser feita mais de duas vezes
Ao soldar, não põe o esforço sobre o diodo emissor de luz durante o aquecimento
O perfil recomendado da solda de reflow como o seguimento
Características do produto:
Adote a microplaqueta da boa qualidade e o quadro, boa estabilidade antiestática ultra baixa - atenuação
Brilho alto, baixo - rendição de cor alta da atenuação
70,80,90 95 opções mínimas do CRI
Soldadura forte e boa luz do vivo da estabilidade
Série do produto e logotipo da empresa na parte dianteira
Certificação do CE ROHS LM80
Processo de produção:
