| Lugar de origem: | Suzhou |
|---|---|
| Marca: | PHOENIX |
| Certificação: | LM80 CE ROHS |
| Número do modelo: | 5730 |
| Quantidade de ordem mínima: | 4000pcs |
| Preço: | Negociável |
| Detalhes da embalagem: | 4000PCS /ROLL |
| Tempo de entrega: | 7-10 dias |
| Termos de pagamento: | Western Union, MoneyGram, T/T |
| Habilidade da fonte: | 800KK POR O MÊS |
| nome: | LED SMD 5730 | CCT: | 6500k 3000k 4000k |
|---|---|---|---|
| Fluxo Luminoso(lm): | 65-70lm | Inscrição: | luz do scanner |
| Poder: | 150mA | tensão de entrada (V): | 3V |
| Garantia (Ano): | 2 anos | Tempo de Trabalho (horas): | 20000 |
| Ângulo de visão (°):: | 120 | Temperatura operacional (℃): | -40-85 |
| Destacar: | Chips 3V 150MA SMD 5730,Scanner Light 5730 Chips Led,70lm 5730 Chips Led |
||

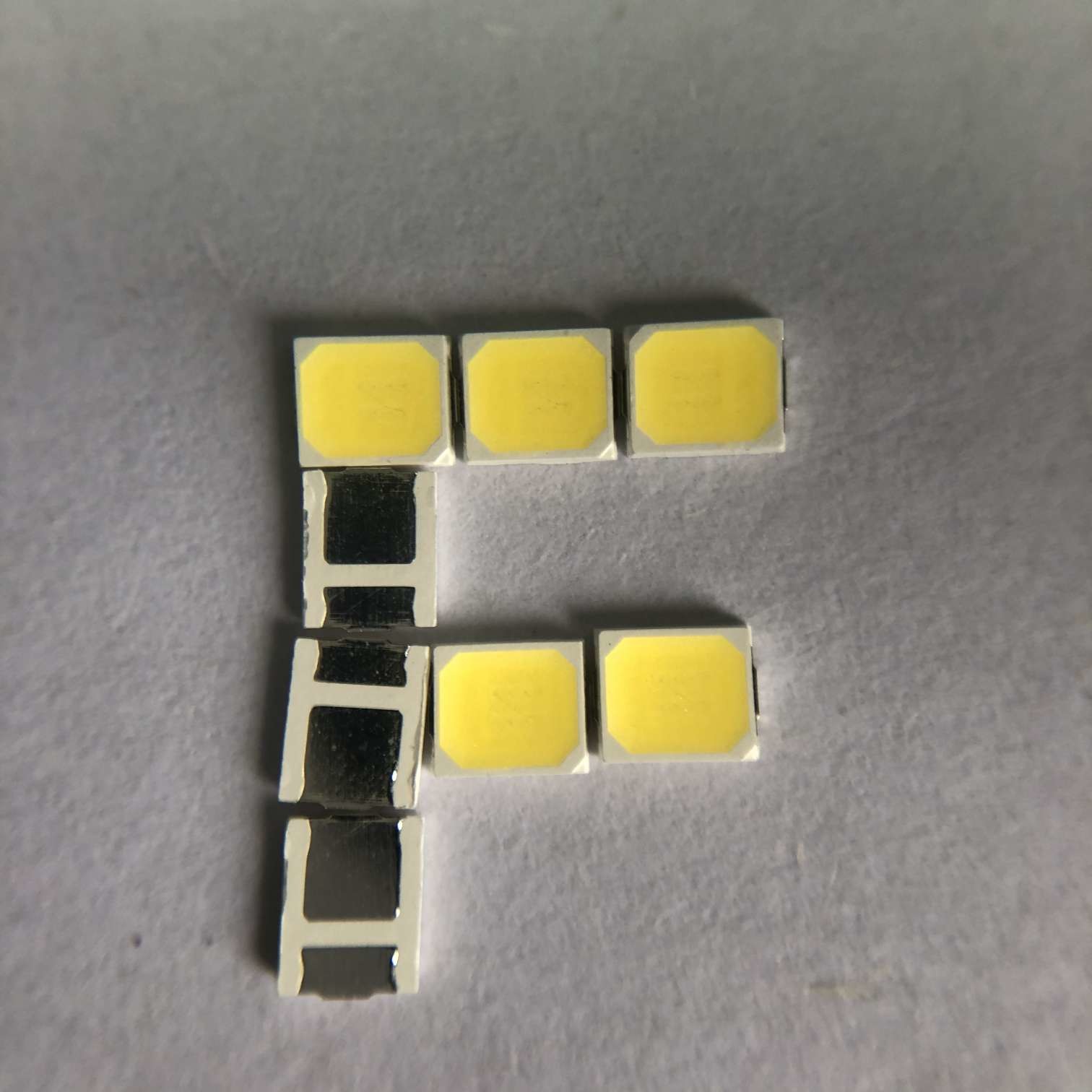

3V 150MA SMD 5730 Chips 6000-6500k 65-70lm Para Scanner Light
Introdução do aplicativo:
5730 3V 150MA SMD LED chip 6000-6500k 65-70lm para luz do scanner
Detalhes rápidos:
| Tensão de entrada (V): | 3V |
| Garantia (Ano): | 2 anos |
| Modelo: | Chip Led SMD 5730 |
| Serviço de soluções de iluminação: | Projeto de iluminação e circuitos |
| Eficácia Luminosa (lm/w): | 140lm/w |
| Vida útil (horas): | 50000 |
| Jornada de trabalho (horas): | 20000 |
| Material da ficha: | INGAN |
| Emitindo Cor: | 10.000-15.000 mil |
| Poder: | 0,5w |
| Ângulo de visão (°): | 120 graus |
| Índice de renderização de cores (Ra): | 80 |
| Saco de embalagem: | 220*240nm |
| Lugar de origem: | Suzhou, Jiangsu |
| Inscrição: | FAIXA DE LED |
| Tipo de embalagem: | Pacote de montagem superficial |
| Atual para a frente: | 150MA |
| Tamanho: | 5,7*3*0,75mm |
| Embalagem: | 4000 unidades/rolo |
Especificação do produto:
Estrutura do pacote
Classificações Máximas Absolutas
| Item | Especificação | Material | Quantidade |
| Lasca | InGaN | InGaN | 1 em 1 |
| Refletor | Branco | PPA | |
| Quadro | C2680 | Cobre banhado a prata | |
| fio de ouro | 0,8mil | Liga | |
| Fósforo | branco | Yellom | |
| Encapsulante | Leite branco | Resina | |
| fita adesiva | De acordo com as especificações EIA 481-1A | Fita preta condutora | 4000pcs por carretel |
| Carretel | De acordo com as especificações EIA 481-1A | preto condutivo | 4000pcs por carretel |
| Etiqueta | Repsn padrão | Papel | |
| saco de embalagem | 220x240mm | Bolsa laminada de alumínio/sem zíper | Um carretel um saco |
| caixa | Repsn padrão | Papel | Não especificado |
TípicaEeletro-Ocurvas de características óticas:
Lista de teste de confiabilidade de LED
| Item de teste | Condições de teste | Padrão | Quantidade (Unidades) | Acre |
| teste de vida | 25℃,1000Hrs @ 150mA | / | 20 | 0/1 |
| Temperatura alta | 85℃,1000Hrs @ 150mA | / | 20 | 0/1 |
| Temperatura baixa | -40℃,1000Hrs @ 150mA | / | 20 | 0/1 |
| Calor de alta umidade |
85℃,85% RH, 1000Hrs @ 150mA |
/ | 20 | 0/1 |
| Armazenamento em baixa temperatura | -40℃,1000Hrs |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Armazenamento em alta temperatura | 100 ℃, 1000 horas |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo de temperatura | (-40'C 30mins --25'C(5mins)--100'C(30mins) ,Taxa de mudança de temperatura: 3+/-0,6'C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choque térmico | -40'C(15mins) --100'C(15mins), tempo de mudança <5mins, 300C | MIL-STD-202G | 20 | 0/1 |
|
Teste de Vida de Pulso
|
Tp=1ms,DC=0,1,D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Teste ESD (HBM) | 2000V,200V/Step, Forward & Reverse Test ambos 3 vezes |
AEC (Q101-001) |
20 | 0/1 |
| Resistência de Solda |
260±5℃,10S,3 vezes Pré-tratamento 30℃,70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Refluxo IV Decaimento |
260±5℃,10S,1 vez Pré-tratamento 30℃,70%RH,168Hrs |
/ | 20 | 0/1 |
| Critérios de Julgamento | ||||
| Tensão Direta VF | VFAumento máximo < 1,1x | |||
| Corrente Reversa IR | IR Max-Aumento < IRmax | |||
| Intensidade Luminosa IV | Decaimento IV < 40% | |||
|
※ Critérios de teste de habilidade de solda: a cobertura não é inferior a 95% Nota: A medição deve ser feita após as amostras testadas retornarem às condições ambientais normais (geralmente após duas horas) |
||||
Cuidados:
O material encapsulado dos LEDs é silicone.Portanto, os LEDs têm uma superfície macia na
Parte superior do pacote.A pressão na superfície superior influenciará a confiabilidade dos LEDs.Precauções Devem ser tomadas para evitar a forte pressão sobre a parte encapsulada.Portanto, ao usar o bocal de coleta, a pressão na resina de silicone deve ser adequada.
Ferro de solda:
Ao soldar manualmente, a temperatura do ferro deve ser inferior a 300 ℃ por 3 segundos
A solda manual deve ser feita apenas uma vez
Instruções de solda de refluxo SMT SMT :
A solda por refluxo não deve ser feita mais de duas vezes
Ao soldar, não exerça pressão sobre os LEDs durante o aquecimento
O perfil de solda de refluxo recomendado da seguinte forma
Precauções de manuseamento :
Manuseie o componente ao longo da superfície lateral usando fórceps ou ferramentas apropriadas
Não toque ou manuseie diretamente a superfície da lente de silicone.Pode danificar os circuitos internos
Não empilhe PCBs montadas contendo LEDs.O impacto pode arranhar a lente de silicone ou danificar os circuitos internos
Características do produto:
Adote chip e estrutura de boa qualidade, boa estabilidade antiestática Atenuação ultra baixa
Alto brilho, baixa atenuação e alta renderização de cores
Mínimo 70,80,90 95 CRI opções
Soldagem forte e luz morta-viva de boa estabilidade
Série de produtos e logotipo da empresa na frente
Certificação CE ROHS LM80
Processo de produção:
