| Lugar de origem: | Suzhou |
|---|---|
| Marca: | PHOENIX |
| Certificação: | LM80 CE ROHS |
| Número do modelo: | 2835 |
| Quantidade de ordem mínima: | 4000pcs |
| Preço: | Negociável |
| Detalhes da embalagem: | 4000PCS /ROLL |
| Tempo de entrega: | 7-10 DIAS |
| Termos de pagamento: | Western Union, MoneyGram, T/T |
| Habilidade da fonte: | 800KK POR O MÊS |
| Nome: | Cor branca do diodo emissor de luz 2835 de SMD | tensão do nput (V): | 18V |
|---|---|---|---|
| Poder: | 30mA | Fluxo luminoso (lm): | 75-85lm |
| aplicação: | lâmpada do bulbo | CCT: | 3000K 4000K 6500K |
| Garantia (ano): | 2 anos | Tempo de funcionamento (horas): | 20000 |
| Temperatura de funcionamento (℃): | -40-85 | Ângulo de visão (°):: | 120 |
| Destacar: | Diodo emissor de luz 2835 de SMD para a lâmpada do bulbo,Diodo emissor de luz de SMD 2835 para a lâmpada do bulbo,DIODO EMISSOR DE LUZ de 18v 30ma SMD 2835 |
||

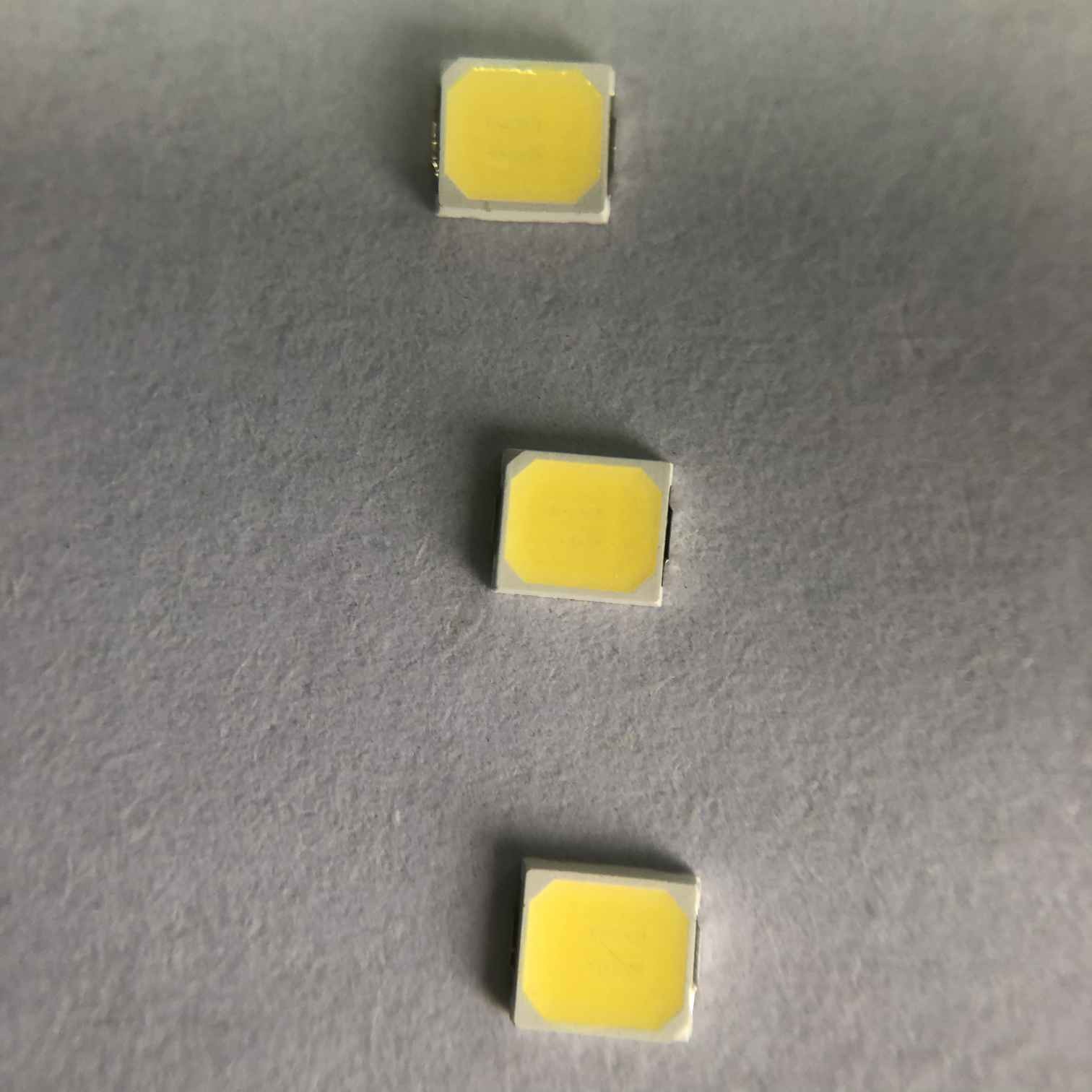

Diodo emissor de luz de poupança de energia Chip For Bulb Lamp de 18v 30ma SMD 2835
Introdução da aplicação:
Diodo emissor de luz 2835 do brilho alto 18v 30ma SMD para a lâmpada do bulbo
Detalhes rápidos:
| Tensão entrada (V): | 18V |
| Garantia (ano): | 2-ano |
| Tipo: | Smd conduziu a microplaqueta 2835 |
| Iluminando o serviço das soluções: | Iluminação e projeto dos circuitos |
| Eficácia luminosa (lm/w): | 160lm/w |
| Tempo (horas): | 50000 |
| Tempo de funcionamento (horas): | 20000 |
| Chip Material: | INGAN |
| Emitindo-se a cor: | 3000K 4000K 6500K |
| Poder: | 0.5W |
| Ângulo de visão (°): | 120 graus |
| Índice de rendição de cor (Ra): | 80 |
| Saco de embalagem: | 220*240nm |
| Lugar de origem: | Suzhou, jiangsu |
| Aplicação: | TIRA DO DIODO EMISSOR DE LUZ |
| Tipo do pacote: | Pacote da montagem de Suface |
| Corrente dianteira: | 30MA |
| Tamanho: | 2.8*3.5*0.65mm |
| Embalagem: | 4000 PCes/rolo |
Especificação de produto:
Estrutura do pacote
Avaliações máximas absolutas
| Dissipação de poder | Paládio | 0,5 | W |
| Corrente dianteira contínua | IFmax | 30 | miliampère |
| Pico para a frente atual (de dever do ciclo 10ms largura 1/10 de pulso) | IFP | 40 | miliampère |
| Artigo | Símbolo | Máximo | Unidade |
| Tensão reversa | VR | 5 | V |
| Descarga eletrostática (HBM) | ESD | 2000 | V |
| Variação da temperatura de funcionamento | Topr | -40 a +85 | ℃ |
| Variação da temperatura do armazenamento | Tstg | -40 a +85 | ℃ |
| Temperatura conduzida do yunction | Tj | 120 | ℃ |
Caracterização ótica/elétrica:
| CCT | ETAPAS | x | y | a | b | θ |
| ERP F6500 | 1 | 0,313 | 0,337 | 0,00223 | 0,00095 | 58,383 |
| ERP F5000 | 1 | 0,346 | 0,359 | 0,00274 | 0,00118 | 59,617 |
| ERP F4000 | 1 | 0,38 | 0,38 | 0,00313 | 0,00134 | 54 |
| ERP F3000 | 1 | 0,44 | 0,403 | 0,00278 | 0,00136 | 53,167 |
| ERP P2700 | 1 | 0,463 | 0,42 | 0,00258 | 0,00137 | 57,283 |
| CCT | ETAPAS | CX | CY | a | b | teta |
| 2700K | 1 | 0,4578 | 0,4101 | 0,0027 | 0,0014 | 53,7 |
| 3000K | 1 | 0,4338 | 0,403 | 0,00278 | 0,00136 | 53,22 |
| 3500K | 1 | 0,4073 | 0,3917 | 0,00309 | 0,00138 | 54 |
| 4000K | 1 | 0,3818 | 0,3797 | 0,00313 | 0,00134 | 53,72 |
| 5000K | 1 | 0,3447 | 0,3553 | 0,00274 | 0,00118 | 59,62 |
| 5700K | 1 | 0,3287 | 0,3417 | 0,00249 | 0,00107 | 59,09 |
| 6500K | 1 | 0,3123 | 0,3282 | 0,00223 | 0,00095 | 58,57 |
Curvas de características Eletro-óticas típicas:
Lista do teste de confiança do diodo emissor de luz
| Não. | Artigo | Condições de teste |
Teste hr/cycle/time |
Amostra Q'ty |
Ac∕Re | |
| 1 | Calor da solda | Temperatura: 260℃±5℃; segundo 5±1 | 2 vezes | 30 PCes | 0∕1 | |
| 2 | ※ Do teste de capacidade da solda | Temperatura: 235℃±5℃; segundo 3±1 | 1 vez | 5 PCes | 0∕1 | |
| 3 | Ciclo da temperatura |
H: +100℃ 30min. ∫5min. L: - 40℃ 30min. |
100 ciclos | 20 PCes | 0∕1 | |
| 4 | Choque térmico |
H: +100℃ 5min. ∫ L: - 40℃ 5min. |
50 ciclos | 20 PCes | 0∕1 | |
| 5 | Armazenamento de alta temperatura | Temperatura: 100℃ | 1000 horas | 20 PCes | 0∕1 | |
| 6 | Armazenamento da baixa temperatura | Temperatura: - 40℃ | 1000 horas | 20 PCes | 0∕1 | |
| 7 | Vida de funcionamento da C.C. | SE =IFmax | 1000 horas | 20 PCes | 0∕1 | |
| 8 |
Alta temperatura Umidade alta |
85℃∕85%R.H. | 1000 horas | 20 PCes | 0∕1 | |
| 9 | Teste de choque |
100~2000Hz; 98.1m/s2 X, Y, sentido de Z |
2 horas | 20 PCes | 0∕1 | |
| 10 | Teste deixando cair | Pálete sobre posta; altura: 75cm | 3 vezes | 20 PCes | 0∕1 | |
| Critérios do julgamento | ||||||
| Tensão dianteira VF | Máximo-aumento de VF < 1=""> | |||||
| IR atual reverso | Máximo-aumento Rmax < I="">do IR | |||||
| Intensidade luminosa IV | IV deterioração < 40=""> | |||||
|
O ※ solda critérios de teste da capacidade: a cobertura não é menos de 95% Nota: A medida será tomada depois que as amostras testadas foram retornadas às circunstâncias ambientais normais (geralmente após duas horas) |
||||||
Características do produto:
Adote a microplaqueta da boa qualidade e o quadro, boa estabilidade antiestática ultra baixa - atenuação
Brilho alto, baixo - rendição de cor alta da atenuação
70,80,90 95 opções mínimas do CRI
Soldadura forte e boa luz do vivo da estabilidade
Série do produto e logotipo da empresa na parte dianteira
Certificação do CE ROHS LM80
Processo de produção:
