| Lugar de origem: | Suzhou |
|---|---|
| Marca: | PHOENIX |
| Certificação: | LM80 CE ROHS |
| Número do modelo: | 2835 |
| Quantidade de ordem mínima: | 4000pcs |
| Preço: | Negociável |
| Detalhes da embalagem: | 4000PCS /ROLL |
| Tempo de entrega: | 7-10 dias |
| Termos de pagamento: | Western Union, MoneyGram, T/T |
| Habilidade da fonte: | 800KK POR O MÊS |
| Nome: | Cor branca do diodo emissor de luz 2835 de SMD | Aplicação: | mesa lâmpada |
|---|---|---|---|
| cct: | 4800-5200k | tensão do nput (V): | 3V |
| Poder: | 60ma | Fluxo luminoso (lm): | 28-30 lm |
| Garantia (ano): | 2 anos | Tempo de funcionamento (horas): | 20000 |
| Temperatura de funcionamento (℃): | -40-85 | Ângulo de visão (°):: | 120 |
| Destacar: | Diodo emissor de luz 2835 5000K de SMD,Cor branca do diodo emissor de luz 2835 de SMD,Microplaqueta conduzida da proteção ocular 2835 |
||

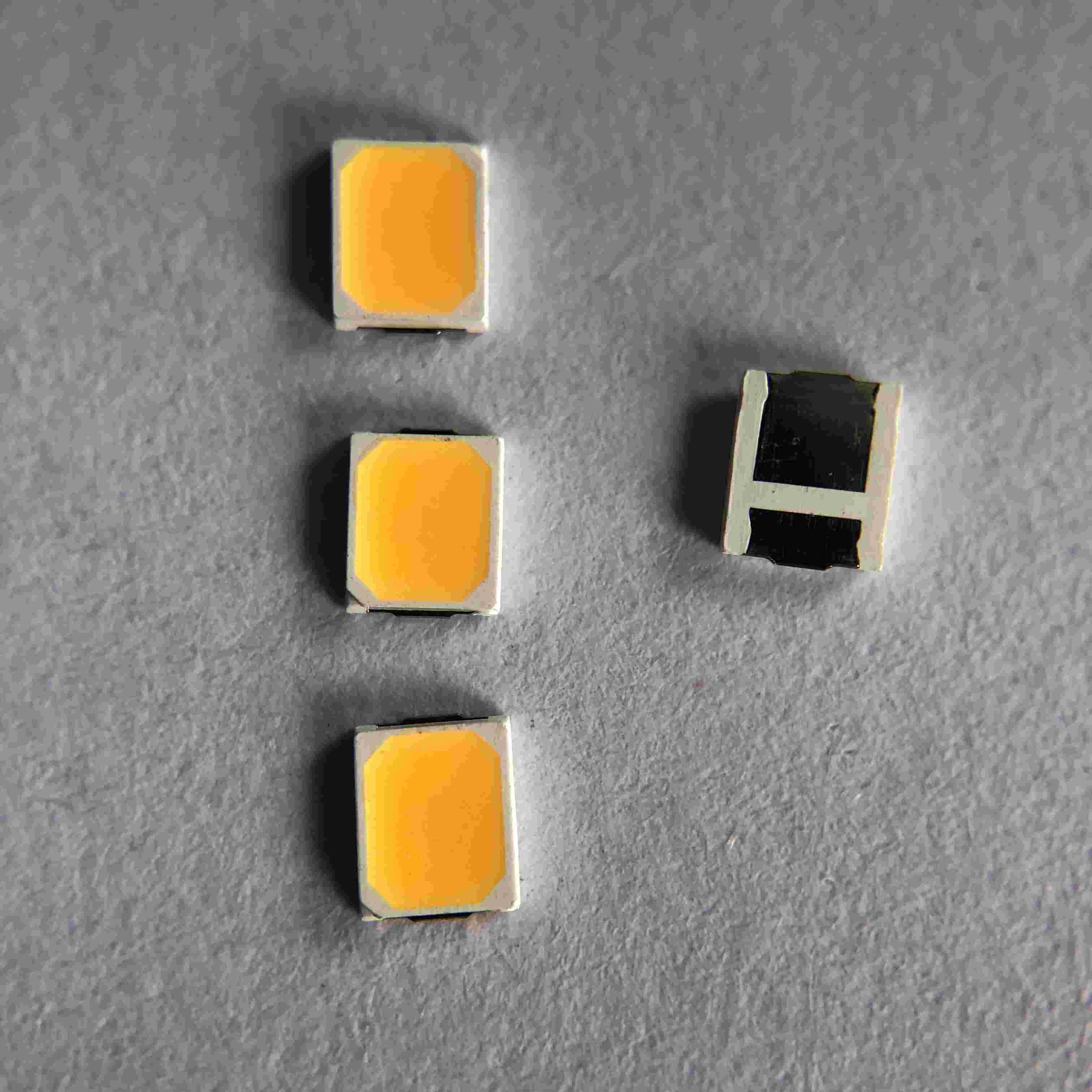

Espectro 5000K 28-30lm da lâmpada de mesa 2835 da proteção ocular para o estudante
Introdução da aplicação:
Stroboscopic refere o stroboscopic que é obviamente visível ao olho nu e ao stroboscopic que é invisível ao olho nu. Quando a velocidade stroboscopic está batendo em uma frequência de mais de 50 por segundo das épocas, o olho nu não pode perceber a luz stroboscopic. Se pode ser observado tomando fotos com um telefone celular, a remoção stroboscopic do olho-cuidado é tomar fotos com a tela do telefone celular, e não há nenhum sinal de stroboscopic. Somente o oscilógrafo pode detectar que a profundidade da onda é menos de 0,03
Detalhes rápidos:
| Tensão entrada (V): | 3V |
| Garantia (ano): | 2-ano |
| Tipo: | Smd conduziu a microplaqueta 2835 |
| Iluminando o serviço das soluções: | Iluminação e projeto dos circuitos |
| Eficácia luminosa (lm/w): | 28-30lm |
| Tempo (horas): | 50000 |
| Tempo de funcionamento (horas): | 20000 |
| Chip Material: | INGAN |
| Emitindo-se a cor: | cor branca |
| Poder: | 0.2W |
| Ângulo de visão (°): | 120 graus |
| Índice de rendição de cor (Ra): | 95 |
| Temperatura de cor: | 4800-5200k |
| Lugar de origem: | Suzhou, jiangsu |
| Aplicação: | lâmpada de mesa |
| Tipo do pacote: | Pacote da montagem de Suface |
| Corrente dianteira: | 60MA |
| Tamanho: | 2.8*3.5*0.65mm |
| Embalagem: | 4000 PCes/rolo |
Especificação de produto:
Estrutura do pacote:
Figura: esquema de circuito fino da série do poder 0.2W médio
Tolerância: ±0.2mm salvo disposição em contrário
Elétrodos: Liga de cobre de chapeamento do AG
Encapsulando a resina: Resina do silicone
Pacote: Polímero resistente ao calor
Avaliações máximas absolutas:
| Artigo | Símbolo | Avaliações máximas absolutas | Unidade |
| Corrente dianteira | SE | 60 | miliampère |
| Tensão reversa | Vr | 5 | V |
| Corrente dianteira pulsada | IFP* | 80 | miliampère |
| Dissipação de poder | Paládio | 0,2 | W |
| Temperatura de funcionamento | PARTE SUPERIOR | -40~85 | ℃ |
| Temperatura de armazenamento | Teste | -40~85 | ℃ |
| Descarga eletrostática | ESD | 2000 (HBM) | V |
| Temperatura de junção | Tj | 120 | ℃ |
| Resistência térmica do diodo emissor de luz | S-j de Rth | 30 | ℃/W |
Curvas de características Eletro-óticas típicas:
Lista do teste de confiança do diodo emissor de luz:
| Artigo do teste | Condições de teste | Padrão | Qty (PCes) | Ac/Re |
| Teste de vida | 25℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Alta temperatura | 85℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Baixa temperatura | -40℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Calor da umidade alta |
85℃, 85%RH, 1000Hrs@60mA |
/ | 20 | 0/1 |
| Armazenamento da baixa temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Armazenamento de alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo da temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taxa em mudança do Temp: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choque térmico | -40 ' C (15mins) --100 ' C (15mins), tempo em mudança <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Teste de vida do pulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Teste do ESD (HBM) | teste 3times de 2000V, de 200V/Step, dianteiro & reverso |
CEA (Q101-001) |
20 | 0/1 |
| Resistência de solda |
260±5℃, 10S, 3times Pré-tratamento 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Deterioração do Reflow IV |
260±5℃, 10S, 1time Pré-tratamento 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
Empacotamento:
Cuidados:
O material encapsulado do diodo emissor de luz é silicone. Consequentemente os diodos emissores de luz têm uma superfície macia no
Parte superior do pacote. A pressão à superfície superior será influência à confiança do diodo emissor de luz. As precauções devem ser tomadas para evitar a pressão forte na divisória encapsulada. Assim quando usar acima o bocal da colheita, a pressão na resina de silicone dever ser apropriada.
Ferro de solda:
Quando a mão que solda, a temperatura do ferro dever menos do que 300℃ por 3 segundos.
A solda da mão deve ser feita somente uma cronometra
Instruções SMT da solda de Reflow de SMT:
A solda de Reflow não deve ser feita mais de duas vezes;
Ao soldar, não põe o esforço sobre o diodo emissor de luz durante o aquecimento;
O perfil recomendado da solda de reflow como o seguimento;
Características do produto:
Adote a microplaqueta da boa qualidade e o quadro, boa estabilidade antiestática ultra baixa - atenuação
Brilho alto, baixo - rendição de cor alta da atenuação
70,80,90 95 opções mínimas do CRI
Soldadura forte e boa luz do vivo da estabilidade
Série do produto e logotipo da empresa na parte dianteira
Certificação do CE ROHS LM80
