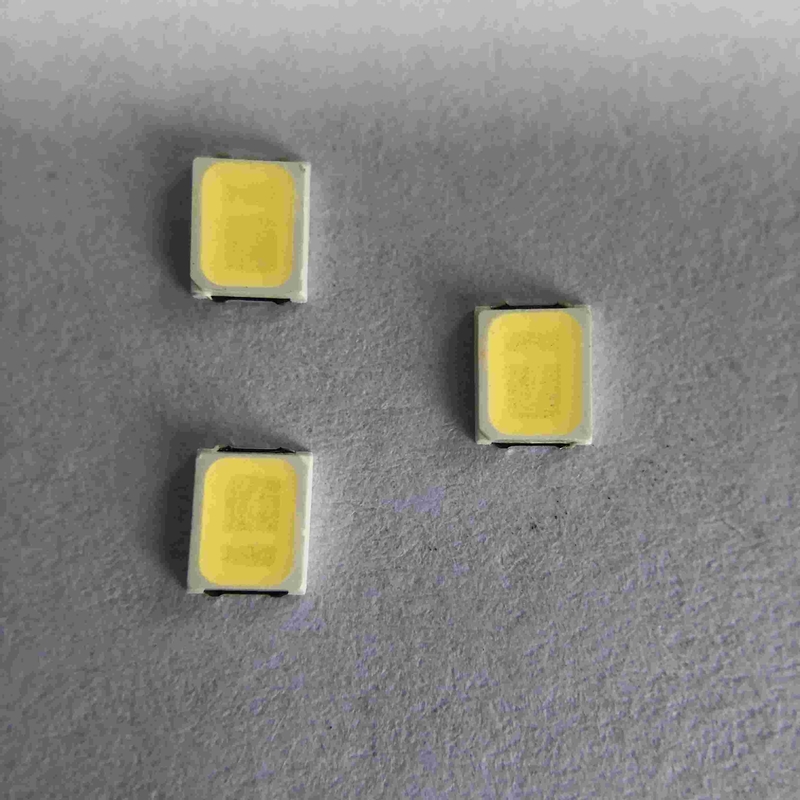

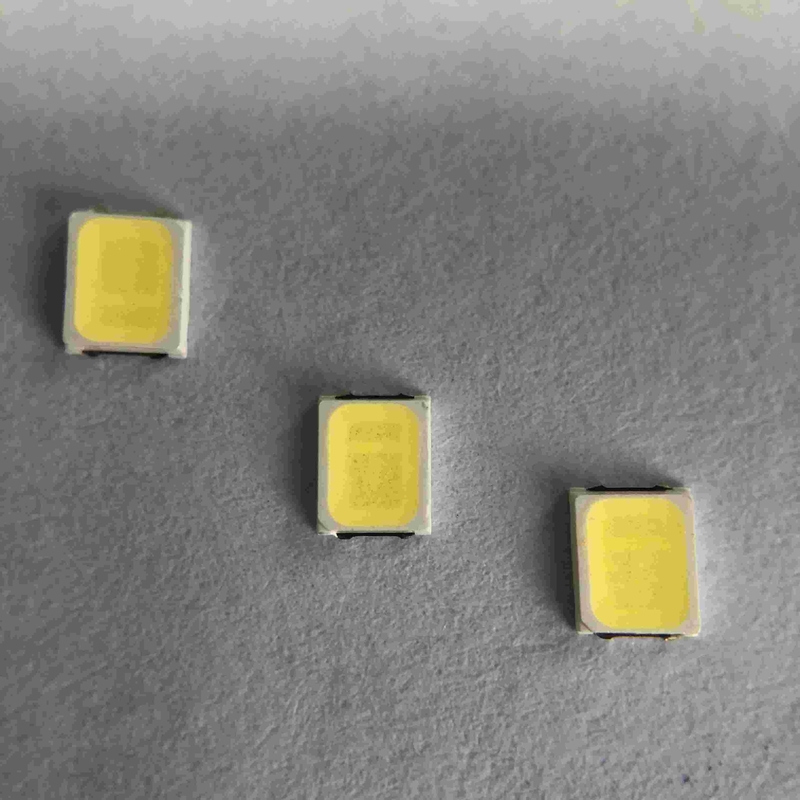

Tipo microplaqueta 10000k-15000K de 2835 S da tira do diodo emissor de luz de SMD para a tira flexível

Informação Básica
Lugar de origem: SUZHOU
Marca: PHOENIX
Certificação: LM80 CE ROHS
Número do modelo: 2835
Quantidade de ordem mínima: 4000PCS
Preço: Negotiation
Detalhes da embalagem: 4000PCS /ROLL
Tempo de entrega: 7-10 dias
Termos de pagamento: Western Union, MoneyGram, T/T
Habilidade da fonte: 800KK POR O MÊS
Nome: DIODO EMISSOR DE LUZ 2835 DE SMD tensão do nput (V): 3V
CCT: 10000-15000k aplicação: Tira conduzida
Fluxo luminoso (lm): 20-25lm Poder: 60mA
Garantia (ano): 2 anos Tempo de funcionamento (horas): 20000
Temperatura de funcionamento (℃): -40-85 Ângulo de visão (°):: 120
Realçar:

Microplaqueta flexível da tira do diodo emissor de luz

,

microplaqueta da tira do diodo emissor de luz 10000k

,

2835 microplaquetas conduzidas das luzes

Introdução da aplicação:



as microplaquetas conduzidas são geralmente tamanho menor e o peso reduzido é as duas vantagens principais a SMT. Os componentes podem ser alinhados mais perto junto e os produtos finais serão mais compactos e de pouco peso. Estão aqui os benefícios adicionais de SMT: Autocorrect da colocação componente – os componentes de forças da tensão de superfície da solda no alinhamento com almofadas da solda.





Microplaqueta cct 10000K do diodo emissor de luz de 2835 SMD para a tira e anúncios conduzidos



Detalhes rápidos:




Tensão entrada (V): 3V
Garantia (ano): 2-ano
Tipo: Smd conduziu a microplaqueta 2835
Iluminando o serviço das soluções: Iluminação e projeto dos circuitos
Eficácia luminosa (lm/w): 140lm/w
Tempo (horas): 50000
Tempo de funcionamento (horas): 20000
Chip Material: INGAN
Emitindo-se a cor: 10000-15000k
Poder: 0.2W
Ângulo de visão (°): 120 graus
Índice de rendição de cor (Ra): 80
Saco de embalagem: 220*240nm
Lugar de origem: Suzhou, jiangsu
Aplicação: TIRA DO DIODO EMISSOR DE LUZ
Tipo do pacote: Pacote da montagem de Suface
Corrente dianteira: 60MA
Tamanho: 2.8*3.5*0.65mm
Embalagem: 4000 PCes/rolo


Especificação de produto:



Estrutura do pacote

Tipo microplaqueta 10000k-15000K de 2835 S da tira do diodo emissor de luz de SMD para a tira flexível 0

Avaliações máximas absolutas



Artigo Símbolo Avaliações máximas absolutas Unidade
Corrente dianteira SE 60 miliampère
Tensão reversa Vr 5 V
Corrente dianteira pulsada IFP* 80 miliampère
Dissipação de poder Paládio 0,2 W
Temperatura de funcionamento PARTE SUPERIOR -40~85
Temperatura de armazenamento Teste -40~85
Descarga eletrostática ESD 2000 (HBM) V
Temperatura de junção Tj 120
Resistência térmica do diodo emissor de luz S-j de Rth 30 ℃/W


Curvas de características Eletro-óticas típicas:



Tipo microplaqueta 10000k-15000K de 2835 S da tira do diodo emissor de luz de SMD para a tira flexível 1

Lista do teste de confiança do diodo emissor de luz




Artigo do teste Condições de teste Padrão Qty (PCes) Ac/Re
Teste de vida 25℃, 1000Hrs@60mA / 20 0/1
Alta temperatura 85℃, 1000Hrs@60mA / 20 0/1
Baixa temperatura -40℃, 1000Hrs@60mA / 20 0/1
Calor da umidade alta

85℃, 85%RH,

1000Hrs@60mA

/ 20 0/1
Armazenamento da baixa temperatura -40℃, 1000Hours

JEITA ED-4701

200 202

20 0/1
Armazenamento de alta temperatura 100℃, 1000Hours

JEITA ED-4701

200 201

20 0/1
Ciclo da temperatura (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taxa em mudança do Temp: 3+/-0.6' C/min)

JEITA ED-4701

100 105

20 0/1
Choque térmico -40 ' C (15mins) --100 ' C (15mins), tempo em mudança <5mins> MIL-STD-202G 20 0/1

Teste de vida do pulso



Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA / 20 0/1
Teste do ESD (HBM) teste 3times de 2000V, de 200V/Step, dianteiro & reverso

CEA

(Q101-001)

20 0/1
Resistência de Solding

260±5℃, 10S, 3times

Pré-tratamento 30℃, 70%RH

JEITA ED-4701

300 302

20 0/1
Deterioração do Reflow IV

260±5℃, 10S, 1time

Pré-tratamento 30℃, 70%RH, 168Hours

/ 20 0/1
Critérios do julgamento
Tensão dianteira VF Máximo-aumento de VF < 1="">
IR atual reverso Máximo-aumento do IR < IRmax="">
Intensidade luminosa IV IV deterioração < 40="">

O ※ solda critérios de teste da capacidade: a cobertura não é menos de 95%

Nota: A medida será tomada depois que as amostras testadas foram retornadas às circunstâncias ambientais normais (geralmente após duas horas)



Empacotamento:


Tipo microplaqueta 10000k-15000K de 2835 S da tira do diodo emissor de luz de SMD para a tira flexível 2

Cuidados:

O material encapsulado do diodo emissor de luz é silicone. Consequentemente os diodos emissores de luz têm uma superfície macia no

Parte superior do pacote. A pressão à superfície superior será influência à confiança do diodo emissor de luz. As precauções devem ser tomadas para evitar a pressão forte na divisória encapsulada. Assim quando usar acima o bocal da colheita, a pressão na resina de silicone dever ser apropriada.


Ferro de solda:
Quando a mão que solda, a temperatura do ferro dever menos do que 300℃ por 3 segundos
A solda da mão deve ser feita somente uma cronometra

Instruções SMT da solda de Reflow de SMT:
A solda de Reflow não deve ser feita mais de duas vezes
Ao soldar, não põe o esforço sobre o diodo emissor de luz durante o aquecimento
O perfil recomendado da solda de reflow como o seguimento

Tipo microplaqueta 10000k-15000K de 2835 S da tira do diodo emissor de luz de SMD para a tira flexível 3

Segurando precauções:
Segure o componente ao longo da superfície lateral usando o fórceps ou ferramentas apropriadas
Diretamente não toque nem não segure na superfície da lente do silicone. Pode danificar os circuitos internos
Não empilhe PCBs junto montado que contém o diodo emissor de luz. O impacto pode riscar a lente do silicone ou danificar os circuitos internos



Tipo microplaqueta 10000k-15000K de 2835 S da tira do diodo emissor de luz de SMD para a tira flexível 4Tipo microplaqueta 10000k-15000K de 2835 S da tira do diodo emissor de luz de SMD para a tira flexível 5Tipo microplaqueta 10000k-15000K de 2835 S da tira do diodo emissor de luz de SMD para a tira flexível 6Tipo microplaqueta 10000k-15000K de 2835 S da tira do diodo emissor de luz de SMD para a tira flexível 7



Características do produto:



Adote a microplaqueta da boa qualidade e o quadro, boa estabilidade antiestática ultra baixa - atenuação

Brilho alto, baixo - rendição de cor alta da atenuação

70,80,90 95 opções mínimas do CRI

Soldadura forte e boa luz do vivo da estabilidade

Série do produto e logotipo da empresa na parte dianteira

Certificação do CE ROHS LM80



Processo de produção:



Tipo microplaqueta 10000k-15000K de 2835 S da tira do diodo emissor de luz de SMD para a tira flexível 8
