| Lugar de origem: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Certificação: | LM80 CE ROHS |
| Número do modelo: | 2835 |
| Quantidade de ordem mínima: | 4000PCS |
| Preço: | Negotiation |
| Detalhes da embalagem: | 4000PCS /ROLL |
| Tempo de entrega: | 7-10 dias |
| Termos de pagamento: | Western Union, MoneyGram, T/T |
| Habilidade da fonte: | 800KK POR O MÊS |
| Nome: | DIODO EMISSOR DE LUZ 2835 DE SMD | tensão do nput (V): | 3V |
|---|---|---|---|
| Aplicação: | decoração da casa | Poder: | 60MA |
| Fluxo luminoso (lm): | 26-28lm | CCT: | 2700K 3000K 4000K 6500k |
| Garantia (ano): | 2 anos | Tempo de funcionamento (horas): | 20000 |
| Temperatura de funcionamento (℃): | -40-85 | Ângulo de visão (°):: | 120 |
| Realçar: | o rgbw conduziu ampolas da microplaqueta,6500k conduziu ampolas da microplaqueta,2835 microplaquetas conduziram o espectro completo |
||
Introdução da aplicação:
A faixa clara é a abreviatura da faixa clara do diodo emissor de luz. Quando a maioria de povos a dizem, não estão usados ao substantivo longo, assim que omitem a parte dianteira conduziram-na e chamam faixa de luz diretamente. Desta maneira, o nome da correia da lâmpada igualmente inclui muitas correias antiquados da lâmpada que conectam diretamente o diodo emissor de luz com os fios em vez de FPC ou de PWB no passado, incluindo a correia flexível da lâmpada e a correia dura da lâmpada.

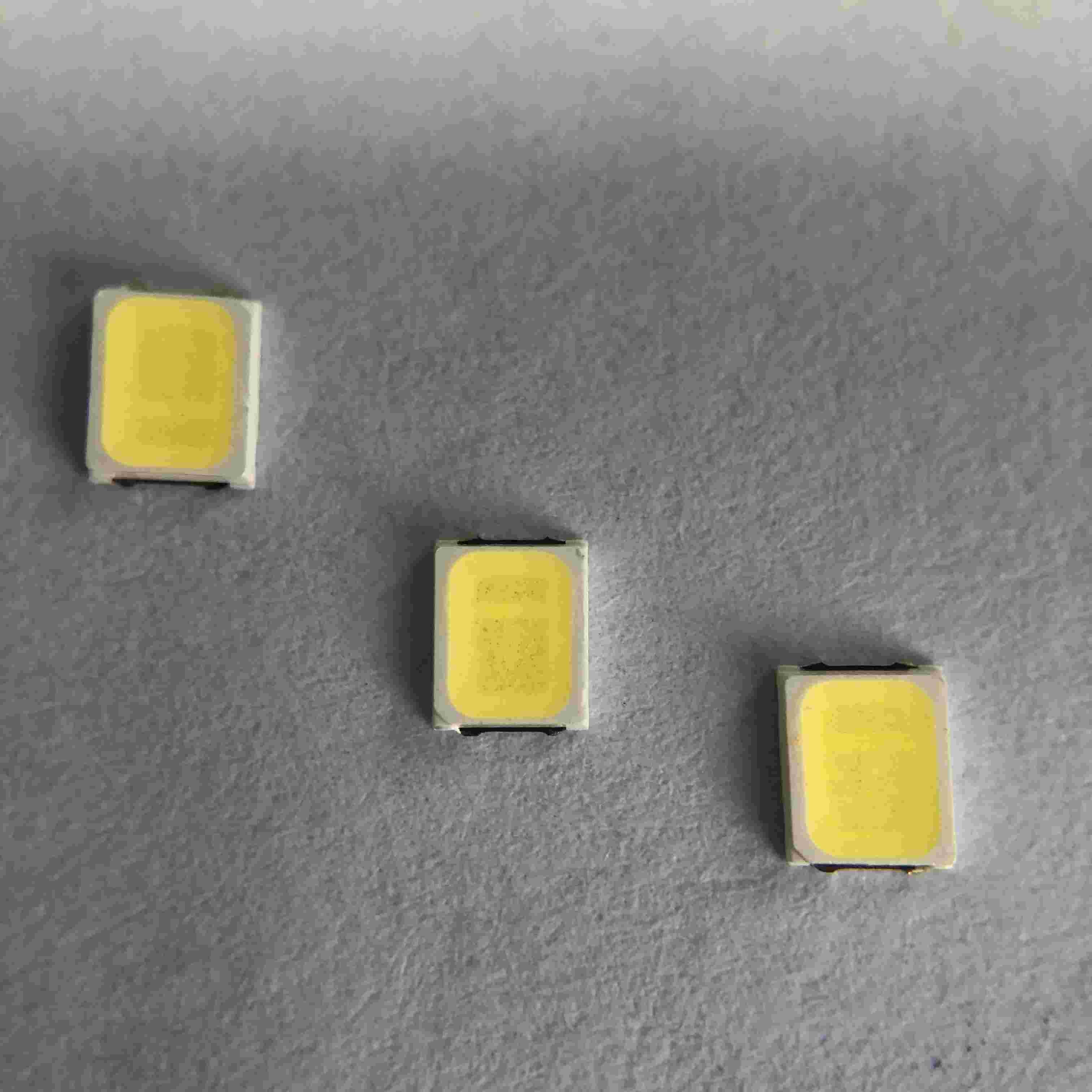

DECORAÇÃO alta da CASA da TIRA da MICROPLAQUETA do diodo emissor de luz do PCT SMD do lúmen 3V 60MA 0.2W 2835 26-28LM 6500K
Detalhes rápidos:
| Tensão entrada (V): | 3V |
| Garantia (ano): | 2-ano |
| Tipo: | Smd conduziu a microplaqueta 2835 |
| Iluminando o serviço das soluções: | Iluminação e projeto dos circuitos |
| Eficácia luminosa (lm/w): | 150lm/w |
| Tempo (horas): | 50000 |
| Tempo de funcionamento (horas): | 20000 |
| Chip Material: | INGAN |
| Emitindo-se a cor: | 2700-6500K |
| Poder: | 0.2W |
| Ângulo de visão (°): | 120 graus |
| Índice de rendição de cor (Ra): | 80 |
| Saco de embalagem: | 220*240nm |
| Lugar de origem: | Suzhou, jiangsu |
| Aplicação: | TIRA DO DIODO EMISSOR DE LUZ |
| Tipo do pacote: | Pacote da montagem de Suface |
| Corrente dianteira: | 60MA |
| Tamanho: | 2.8*3.5*0.65mm |
| Embalagem: | 4000 PCes/rolo |
Especificação de produto:

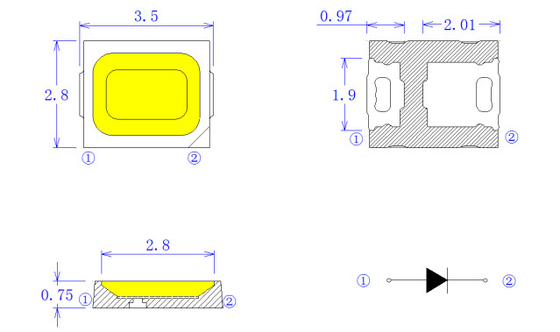

Estrutura do pacote
Avaliações máximas absolutas
| Artigo | Símbolo | Avaliações máximas absolutas | Unidade |
| Corrente dianteira | SE | 60 | miliampère |
| Tensão reversa | Vr | 5 | V |
| Corrente dianteira pulsada | IFP* | 80 | miliampère |
| Dissipação de poder | Paládio | 0,2 | W |
| Temperatura de funcionamento | PARTE SUPERIOR | -40~85 | ℃ |
| Temperatura de armazenamento | Teste | -40~85 | ℃ |
| Descarga eletrostática | ESD | 2000 (HBM) | V |
| Temperatura de junção | Tj | 120 | ℃ |
| Resistência térmica do diodo emissor de luz | S-j de Rth | 30 | ℃/W |
Curvas de características Eletro-óticas típicas:
Lista do teste de confiança do diodo emissor de luz
|
Artigo do teste |
Condições de teste |
Padrão |
Qty (PCes) |
Ac/Re |
|
Teste de vida |
25℃, 1000Hrs@60mA |
/ |
20 |
0/1 |
|
Alta temperatura |
85℃, 1000Hrs@60mA |
/ |
20 |
0/1 |
|
Baixa temperatura |
-40℃, 1000Hrs@60mA |
/ |
20 |
0/1 |
|
Calor da umidade alta |
85℃, RHde 85%, 1000Hrs@60mA |
/ |
20 |
0/1 |
|
Armazenamento da baixa temperatura |
-40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 |
0/1 |
|
Armazenamento de alta temperatura |
100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 |
0/1 |
|
Ciclo da temperatura |
(- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taxa em mudança do Temp: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 |
0/1 |
|
Choque térmico |
-40 ' C (15mins) --100 ' C (15mins), tempo em mudança<5mins> |
MIL-STD-202G |
20 |
0/1 |
|
Teste de vida do pulso |
Tp=1ms, DC=0.1,× 3 de D=Tp/T @150 miliampères |
/ |
20 |
0/1 |
|
Teste do ESD (HBM) |
2000 testes 3timesdeV, de200V/Step, dianteiros & reversos |
CEA (Q101-001) |
20 |
0/1 |
|
Resistência de solda |
260℃do±5, 10S, 3vezes ℃ do pré-tratamento 30, 70%RH |
JEITA ED-4701 300 302 |
20 |
0/1 |
|
Deterioração do Reflow IV |
260℃do±5, 10S, 1vez ℃ do pré-tratamento 30, 70%RH, 168Hours |
/ |
20 |
0/1 |
Empacotamento:
Cuidados:
O material encapsulado do diodo emissor de luz é silicone. Consequentemente os diodos emissores de luz têm uma superfície macia no
Parte superior do pacote. A pressão à superfície superior será influência à confiança do diodo emissor de luz. As precauções devem ser tomadas para evitar a pressão forte na divisória encapsulada. Assim quando usar acima o bocal da colheita, a pressão na resina de silicone dever ser apropriada.
Ferro de solda:
Quando a mão que solda, a temperatura do ferro dever menos do que 300℃ por 3 segundos
A solda da mão deve ser feita somente uma cronometra
Instruções SMT da solda de Reflow de SMT:
A solda de Reflow não deve ser feita mais de duas vezes
Ao soldar, não põe o esforço sobre o diodo emissor de luz durante o aquecimento
O perfil recomendado da solda de reflow como o seguimento
Segurando precauções:
Segure o componente ao longo da superfície lateral usando o fórceps ou ferramentas apropriadas
Diretamente não toque nem não segure na superfície da lente do silicone. Pode danificar os circuitos internos
Não empilhe PCBs junto montado que contém o diodo emissor de luz. O impacto pode riscar a lente do silicone ou danificar os circuitos internos
Características do produto:
Adote a microplaqueta da boa qualidade e o quadro, boa estabilidade antiestática ultra baixa - atenuação
Brilho alto, baixo - rendição de cor alta da atenuação
70,80,90 95 opções mínimas do CRI
Soldadura forte e boa luz do vivo da estabilidade
Série do produto e logotipo da empresa na parte dianteira
Certificação do CE ROHS LM80
