| Lugar de origem: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Certificação: | LM80 CE ROHS |
| Número do modelo: | 2835 |
| Quantidade de ordem mínima: | 4000PCS |
| Preço: | Negotiation |
| Detalhes da embalagem: | 4000PCS /ROLL |
| Tempo de entrega: | 7-10 dias |
| Termos de pagamento: | Western Union, MoneyGram, T/T |
| Habilidade da fonte: | 800KK POR O MÊS |
| Nome: | Cor verde do diodo emissor de luz 2835 de SMD | Aplicação: | logotipo, sinal, caixas de luz, luz da exposição |
|---|---|---|---|
| tensão do nput (V): | 18V | Poder: | 30MA |
| Fluxo luminoso (lm): | 29lm-32lm | (Nanômetro): | 445-455nm |
| Garantia (ano): | 2 anos | Temperatura de funcionamento (℃): | -40-85 |
| Tempo de funcionamento (horas): | 20000 | Ângulo de visão (°):: | 120 |
| Realçar: | Microplaqueta da tira do diodo emissor de luz do Rgb,Microplaqueta completa da tira do diodo emissor de luz do espectro,o espectro 18v completo conduziu microplaquetas |
||
Introdução da aplicação:
O caráter luminoso da resina é composto de um escudo do caráter e de uma fonte luminosa. A peça do escudo é feita do material líquido da resina do polímero, ou invertida com resina da borda do metal; A fonte luminosa adota o diodo luminescente do semicondutor ultra-alto do brilho (diodo emissor de luz). Fonte luminosa verde no século XXI. Há muitos tipos de caráteres luminosos da resina, incluindo caráteres luminosos do corpo inteiro, caráteres luminosos ordinários e caráteres luminosos cromáticos planos. O mais original é caráteres luminosos conduzidos tridimensionais da resina.

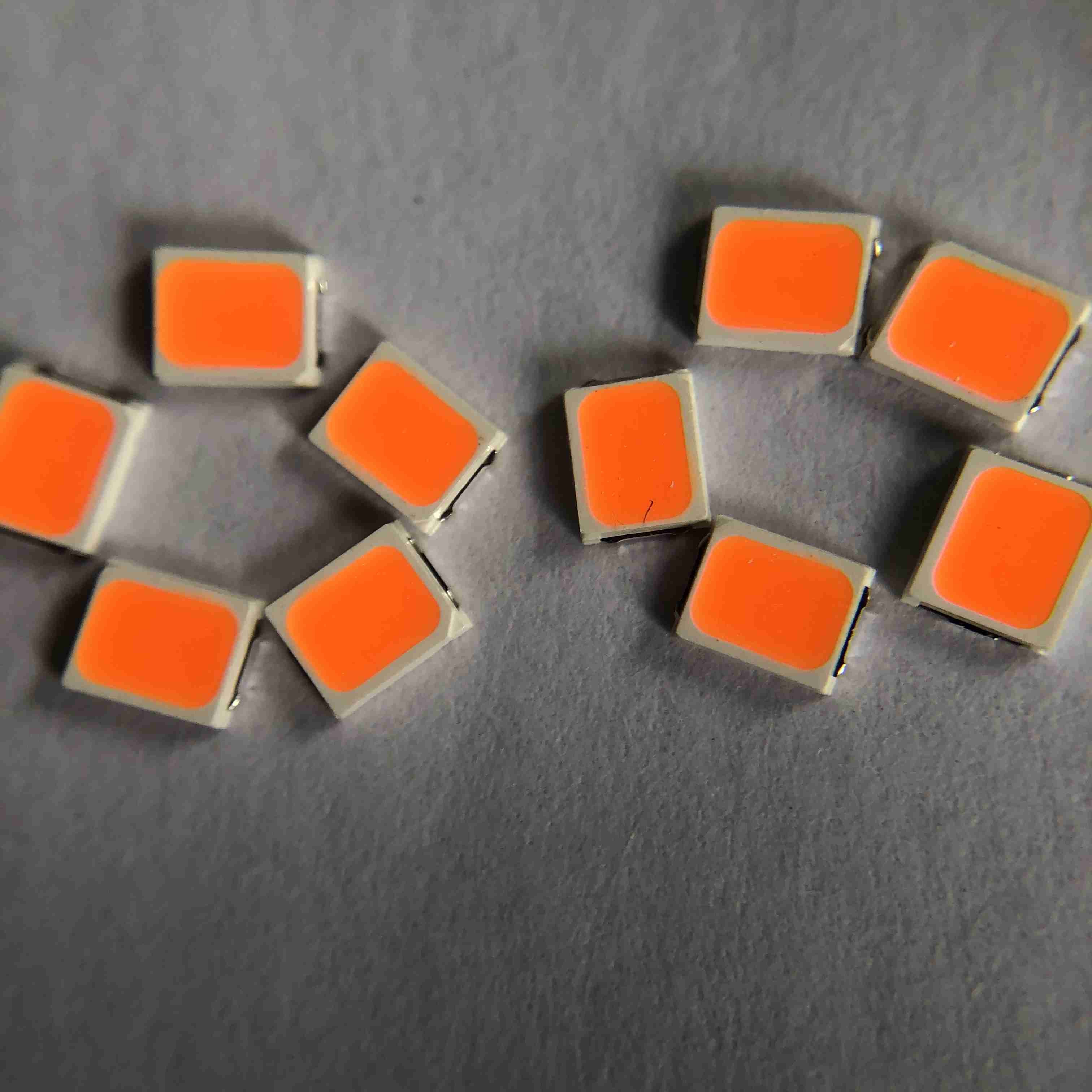

O smd de alta tensão de 18v 30ma conduziu o rosa azul verde vermelho do rgb da microplaqueta para a luz do sinal da luz da exposição
Detalhes rápidos:
| Tensão entrada (V): | 18-20V |
| Garantia (ano): | 2-ano |
| Tipo: | Smd conduziu a microplaqueta 2835 |
| Iluminando o serviço das soluções: | Iluminação e projeto dos circuitos |
| Eficácia luminosa (lm/w): | 29-32lm |
| Tempo (horas): | 50000 |
| Tempo de funcionamento (horas): | 20000 |
| Chip Material: | INGAN |
| Emitindo-se a cor: | Azul verde vermelho |
| Poder: | 0.2W |
| Ângulo de visão (°): | 120 graus |
| Índice de rendição de cor (Ra): | 80 |
| Saco de embalagem: | 220*240nm |
| Lugar de origem: | Suzhou, jiangsu |
| Aplicação: | Exposição, luzes do sinal |
| Tipo do pacote: | Pacote da montagem de Suface |
| Corrente dianteira: | 30MA |
| Tamanho: | 2.8*3.5*0.65mm |
| Embalagem: | 4000 PCes/rolo |
Especificação de produto:

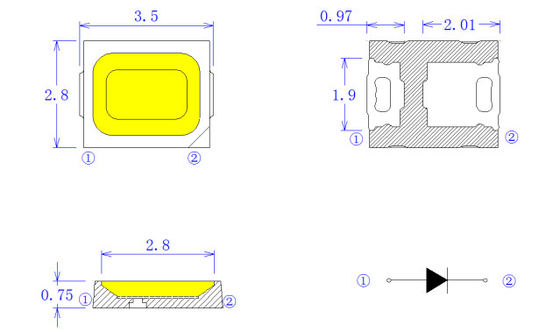

Dimensão do esboço:
Avaliações máximas absolutas:
| Artigo | Símbolo | Máximo | Unidade |
| Dissipação de poder | Paládio | 1 | W |
| Corrente dianteira contínua | IFmax | 60 | miliampère |
| Pico para a frente atual (de dever do ciclo 10ms largura 1/10 de pulso) | IFP | 80 | miliampère |
| Tensão reversa | VR | 5 | V |
| Descarga eletrostática (HBM) | ESD | 2000 | V |
| Variação da temperatura de funcionamento | Topr | -40 a +85 | ℃ |
| Variação da temperatura do armazenamento | Tstg | -40 a +85 | ℃ |
| Temperatura conduzida do yunction | Tj | 125 | ℃ |
Características elétricas/óticas:
| Artigo | Símbolo | Circunstância | Cor | Minuto | Tipo | Máximo | Unidade |
|
Tensão dianteira |
VF |
IF=60mA |
R | 17,5 | 18,5 | 19 | V |
| G | 17,5 | 18,5 | 19 | V | |||
| B | 17,5 | 18,5 | 19 | V | |||
| Ângulo de visão | 2θ1/2 | IF=60mA | R/G/B | - | 120 | - | Grau |
|
Intensidade luminosa |
IV |
Mim IF=60mA
|
R | - | LM | ||
| G | - | LM | |||||
| B | - | LM | |||||
|
Comprimento de onda |
|
IF=60mA | R | 615 | - | 620 | nanômetro |
| G | 515 | - | 520 | nanômetro | |||
| B | 452 | - | 457,5 | nanômetro | |||
| Corrente reversa | Ir | Vr=7V | R/G/B | 0 | 1 | A | |
| Resistência térmica | Rth (j-s) | IF=60mA | R/G/B | 28 | ℃/W |
Curvas características Eletro-óticas típicas:
Artigos e condições do teste de confiança:
| Não. | Artigo | Condições de teste |
Teste hr/cycle/time |
Amostra Q'ty |
Ac∕Re | |
| 1 | Calor da solda | Temperatura: 260℃±5℃; segundo 5±1 | 2 vezes | 30 PCes | 0∕1 | |
| 2 | ※ Do teste de capacidade da solda | Temperatura: 235℃±5℃; segundo 3±1 | 1 vez | 5 PCes | 0∕1 | |
| 3 | Ciclo da temperatura |
H: +100℃ 30min. ∫5min. L: - 40℃ 30min. |
100 ciclos | 20 PCes | 0∕1 | |
| 4 | Choque térmico |
H: +100℃ 5min. ∫ L: - 40℃ 5min. |
50 ciclos | 20 PCes | 0∕1 | |
| 5 | Armazenamento de alta temperatura | Temperatura: 100℃ | 1000 horas | 20 PCes | 0∕1 | |
| 6 | Armazenamento da baixa temperatura | Temperatura: - 40℃ | 1000 horas | 20 PCes | 0∕1 | |
| 7 | Vida de funcionamento da C.C. | SE =IFmax | 1000 horas | 20 PCes | 0∕1 | |
| 8 |
Alta temperatura Umidade alta |
85℃∕85%R.H. | 1000 horas | 20 PCes | 0∕1 | |
| 9 | Teste de choque |
100~2000Hz; 98.1m/s2 X, Y, sentido de Z |
2 horas | 20 PCes | 0∕1 | |
| 10 | Teste deixando cair | Pálete sobre posta; altura: 75cm | 3 vezes | 20 PCes | 0∕1 | |
| Critérios do julgamento | ||||||
| Tensão dianteira VF | Máximo-aumento de VF < 1=""> | |||||
| IR atual reverso | Máximo-aumento Rmax < I="">do IR | |||||
| Intensidade luminosa IV | IV deterioração < 40=""> | |||||
|
O ※ solda critérios de teste da capacidade: a cobertura não é menos de 95% Nota: A medida será tomada depois que as amostras testadas foram retornadas às circunstâncias ambientais normais (geralmente após duas horas) |
||||||

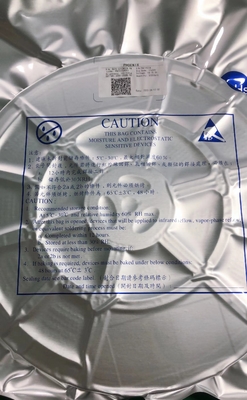

Embalando e instrução de envio:
Cuidados:
O material encapsulado do diodo emissor de luz é silicone. Consequentemente os diodos emissores de luz têm uma superfície macia no
Parte superior do pacote. A pressão à superfície superior será influência à confiança do diodo emissor de luz. As precauções devem ser tomadas para evitar a pressão forte na divisória encapsulada. Assim quando usar acima o bocal da colheita, a pressão na resina de silicone dever ser apropriada.
Ferro de solda:
Quando a mão que solda, a temperatura do ferro dever menos do que 300℃ por 3 segundos
A solda da mão deve ser feita somente uma cronometra
Instruções SMT da solda de Reflow de SMT:
A solda de Reflow não deve ser feita mais de duas vezes
Ao soldar, não põe o esforço sobre o diodo emissor de luz durante o aquecimento
O perfil recomendado da solda de reflow como o seguimento
Características do produto:
Adote a microplaqueta da boa qualidade e o quadro, boa estabilidade antiestática ultra baixa - atenuação
Brilho alto, baixo - rendição de cor alta da atenuação
70,80,90 95 opções mínimas do CRI
Soldadura forte e boa luz do vivo da estabilidade
Série do produto e logotipo da empresa na parte dianteira
Certificação do CE ROHS LM80
Processo de produção:
