O Pct luminoso de 9V 3v 1w conduziu 2835 Chip Red Smd

Informação Básica
Lugar de origem: SUZHOU
Marca: PHOENIX
Certificação: LM80 CE ROHS
Número do modelo: 2835
Quantidade de ordem mínima: 4000PCS
Preço: Negotiation
Detalhes da embalagem: 4000PCS /ROLL
Tempo de entrega: 7-10 dias
Termos de pagamento: Western Union, MoneyGram, T/T
Habilidade da fonte: 800KK POR O MÊS
Nome: Cor verde do diodo emissor de luz 2835 de SMD Aplicação: Estúdio do casamento, decoração da casa
tensão do nput (V): 8.9-9.2V Poder: 100mA
(Nanômetro): 620-625nm Fluxo luminoso (lm): 14-18lm
Garantia (ano): 2 anos Tempo de funcionamento (horas): 20000
Temperatura de funcionamento (℃): -40-85 Ângulo de visão (°):: 120
Realçar:

microplaqueta 2835 conduzida

,

9V conduziu a microplaqueta 2835

,

smd conduzido 2835 3v 1w

Introdução da aplicação:



A barra de luz suave igualmente tem as vantagens essenciais de ser uma lâmpada: a cor luminosa é variável, a luz pode ser ajustada, a mudança da cor pode ser controlada, e os efeitos de monocromático e do RGB podem ser selecionados. Traga efeitos visuais coloridos ao ambiente.



2835 o smd da cor vermelha do pct 9V conduziu a microplaqueta para armazéns, supermercados da corrente, shopping



Detalhes rápidos:



Tensão entrada (V): 8.9-9.2V
Garantia (ano): 2-ano
Tipo: Smd conduziu a microplaqueta 2835
Iluminando o serviço das soluções: Iluminação e projeto dos circuitos
Eficácia luminosa (lm/w): 14-18LM
Tempo (horas): 50000
Tempo de funcionamento (horas): 20000
Chip Material: INGAN
Emitindo-se a cor:  Vermelho (rosa azul verde amarelo vermelho)
Poder: 1w
Ângulo de visão (°): 120 graus
Índice de rendição de cor (Ra): 80
Saco de embalagem: 220*240nm
Lugar de origem: Suzhou, jiangsu
Aplicação: Estúdio do casamento, decoração da casa
Tipo do pacote: Pacote da montagem de Suface
Corrente dianteira: 100MA
Tamanho: 2.8*3.5*0.65mm
Embalagem: 4000 PCes/rolo


Especificação de produto:

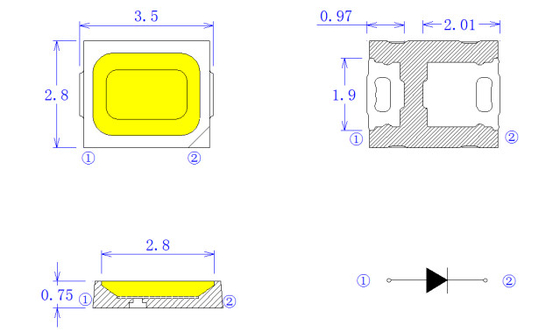

Estrutura do pacote:

O Pct luminoso de 9V 3v 1w conduziu 2835 Chip Red Smd 0

Avaliações máximas absolutas:



Artigo Símbolo Avaliações máximas absolutas Unidade
Corrente dianteira SE 100 miliampère
Tensão reversa Vr 5 V
Corrente dianteira pulsada IFP* 120 miliampère
Dissipação de poder Paládio 1 W
Temperatura de funcionamento PARTE SUPERIOR -40~85
Temperatura de armazenamento Teste -40~85
Descarga eletrostática ESD 2000 (HBM) V
Temperatura de junção Tj 120
Resistência térmica do diodo emissor de luz S-j de Rth 30 ℃/W

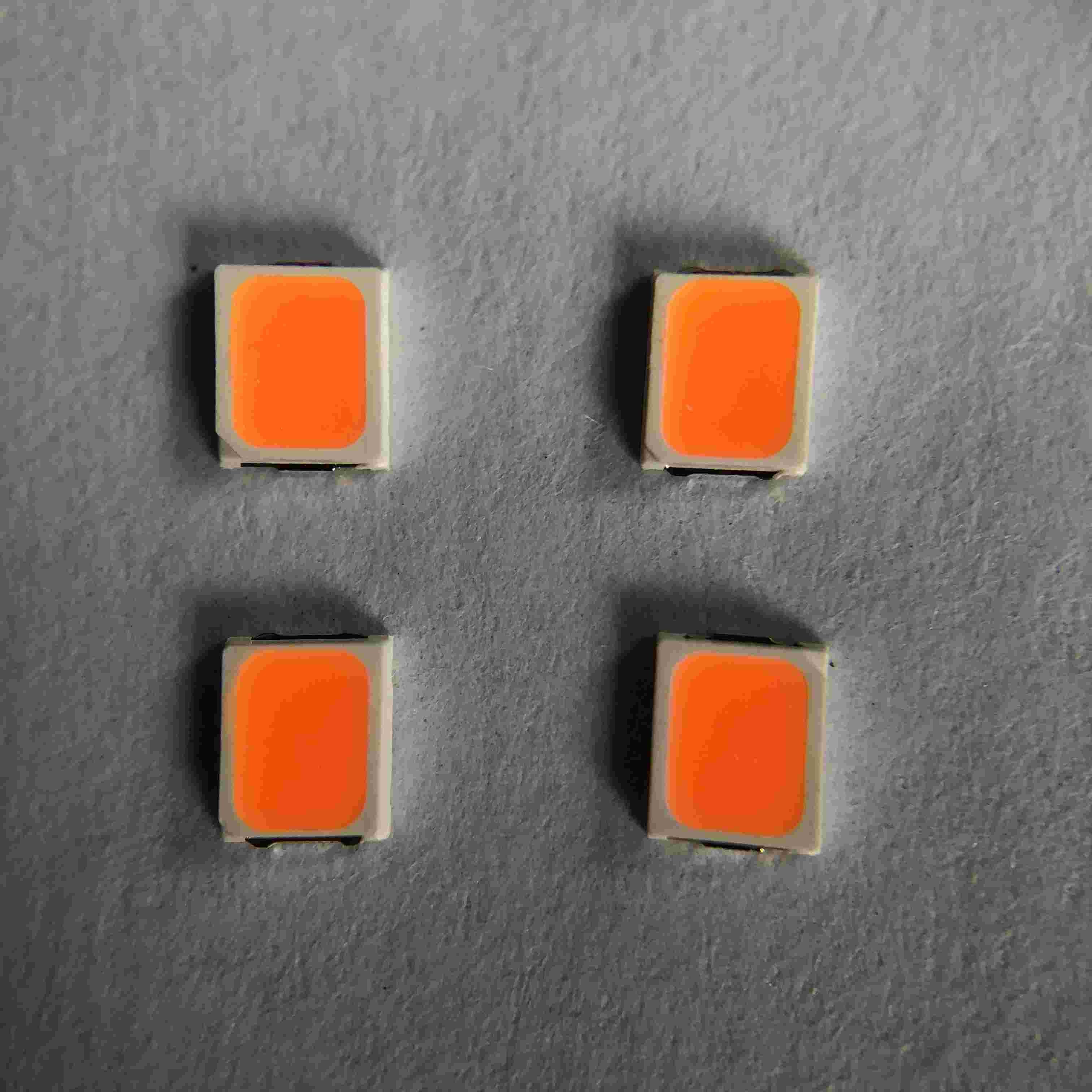

Curvas de características Eletro-óticas típicas:

O Pct luminoso de 9V 3v 1w conduziu 2835 Chip Red Smd 1

Lista do teste de confiança do diodo emissor de luz:

Artigo do teste Condições de teste Padrão Qty (PCes) Ac/Re
Teste de vida 25℃, 1000Hrs@100mA / 20 0/1
Alta temperatura 85℃, 1000Hrs@100mA / 20 0/1
Baixa temperatura -40℃, 1000Hrs@100mA / 20 0/1
Calor da umidade alta

85℃, 85%RH,

1000Hrs@100mA

/ 20 0/1
Armazenamento da baixa temperatura -40℃, 1000Hours

JEITA ED-4701

200 202

20 0/1
Armazenamento de alta temperatura 100℃, 1000Hours

JEITA ED-4701

200 201

20 0/1
Ciclo da temperatura (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taxa em mudança do Temp: 3+/-0.6' C/min)

JEITA ED-4701

100 105

20 0/1
Choque térmico -40 ' C (15mins) --100 ' C (15mins), tempo em mudança <5mins> MIL-STD-202G 20 0/1

Teste de vida do pulso



Tp=1ms, DC=0.1, D=Tp/T @ 3×100mA / 20 0/1
Teste do ESD (HBM) teste 3times de 2000V, de 200V/Step, dianteiro & reverso

CEA

(Q101-001)

20 0/1
Resistência de solda

260±5℃, 10S, 3times

Pré-tratamento 30℃, 70%RH

JEITA ED-4701

300 302

20 0/1
Deterioração do Reflow IV

260±5℃, 10S, 1time

Pré-tratamento 30℃, 70%RH, 168Hours

/ 20 0/1
Critérios do julgamento
Tensão dianteira VF Máximo-aumento de VF < 1="">
IR atual reverso Máximo-aumento do IR < IRmax="">
Intensidade luminosa IV IV deterioração < 40="">

O ※ solda critérios de teste da capacidade: a cobertura não é menos de 95%

Nota: A medida será tomada depois que as amostras testadas foram retornadas às circunstâncias ambientais normais (geralmente após duas horas)

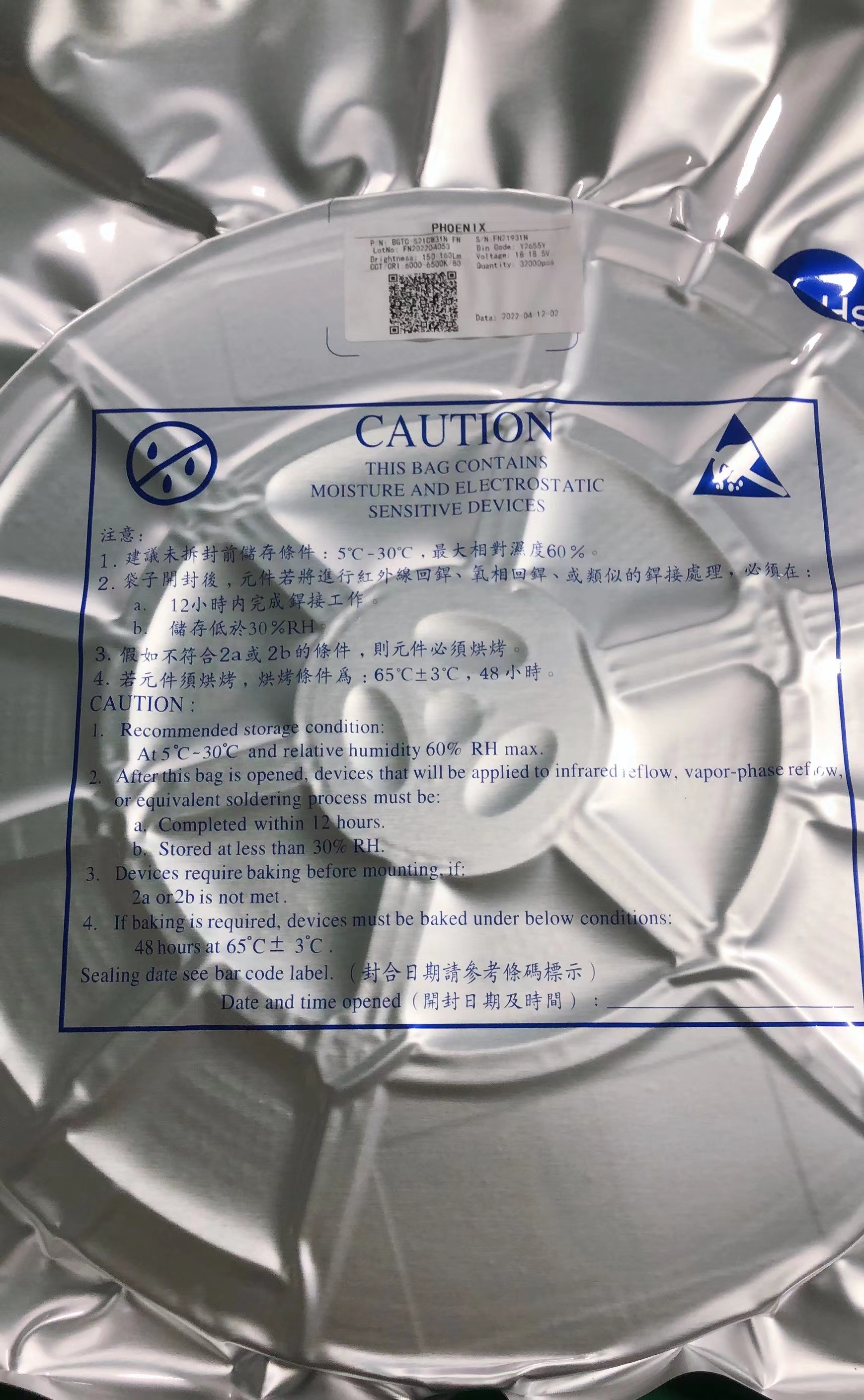

Empacotamento:

O Pct luminoso de 9V 3v 1w conduziu 2835 Chip Red Smd 2

Cuidados:
O material encapsulado do diodo emissor de luz é silicone. Consequentemente os diodos emissores de luz têm uma superfície macia no
Parte superior do pacote. A pressão à superfície superior será influência à confiança do diodo emissor de luz. As precauções devem ser tomadas para evitar a pressão forte na divisória encapsulada. Assim quando usar acima o bocal da colheita, a pressão na resina de silicone dever ser apropriada.

Ferro de solda:
Quando a mão que solda, a temperatura do ferro dever menos do que 300℃ por 3 segundos
A solda da mão deve ser feita somente uma cronometra

Instruções SMT da solda de Reflow de SMT:
A solda de Reflow não deve ser feita mais de duas vezes
Ao soldar, não põe o esforço sobre o diodo emissor de luz durante o aquecimento
O perfil recomendado da solda de reflow como o seguimento

O Pct luminoso de 9V 3v 1w conduziu 2835 Chip Red Smd 3











Características do produto:



Adote a microplaqueta da boa qualidade e o quadro, boa estabilidade antiestática ultra baixa - atenuação

Brilho alto, baixo - rendição de cor alta da atenuação

70,80,90 95 opções mínimas do CRI

Soldadura forte e boa luz do vivo da estabilidade

Série do produto e logotipo da empresa na parte dianteira

Certificação do CE ROHS LM80



Processo de produção:



O Pct luminoso de 9V 3v 1w conduziu 2835 Chip Red Smd 4
