| Lugar de origem: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Número do modelo: | 2016 |
| Quantidade de ordem mínima: | 4000PCS |
| Preço: | Negotiation |
| Detalhes da embalagem: | 4000PCS /ROLL |
| Tempo de entrega: | 7-10 dias |
| Termos de pagamento: | Western Union, MoneyGram, T/T |
| Habilidade da fonte: | 400KK POR O MÊS |
| Nome: | Cor branca do diodo emissor de luz 2016 de SMD | tensão do nput (V): | 3V |
|---|---|---|---|
| CCT: | 2700K 3000K 6000K | Poder: | 0.2W |
| Fluxo luminoso (lm): | 20-30lm | Garantia (ano): | 2 anos |
| Tempo de funcionamento (horas): | 20000 | Índice de rendição de cor (ra): | 80 |
| Temperatura de funcionamento (℃): | -40-85 | Eficiência luminosa da lâmpada (lm/w): | 130 |
| Realçar: | a C.A. 2016 conduziu a microplaqueta,A C.A. de Smd conduziu a microplaqueta,o smd conduzido perla a luz de bulbo das microplaquetas |
||

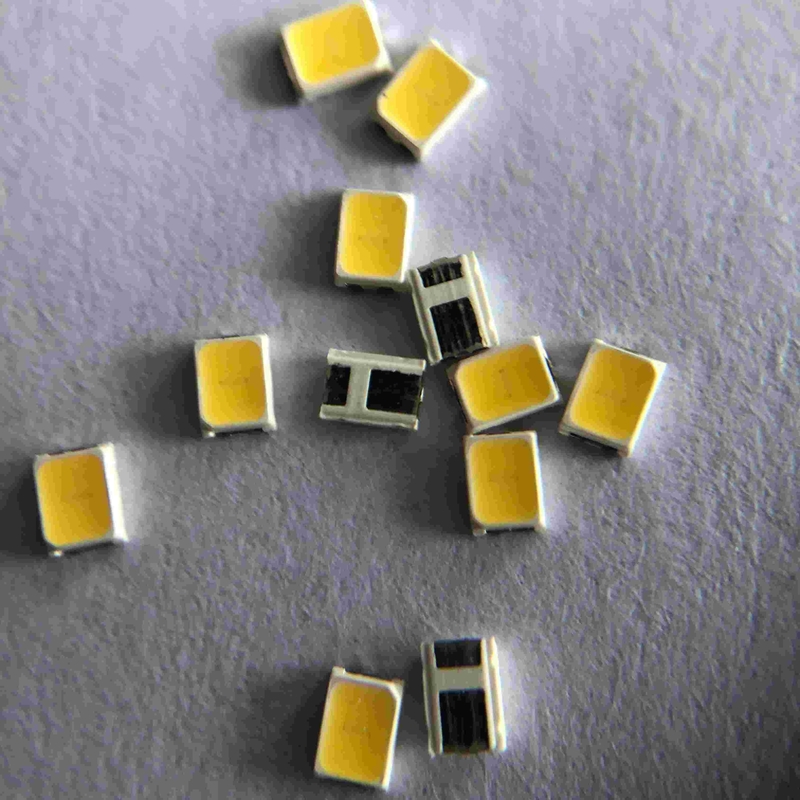

MICROPLAQUETA do DIODO EMISSOR DE LUZ de 3V 60MA 0.2W 2016 20-30LM PPT SMD USADA PARA a TIRA do DIODO EMISSOR DE LUZ
Ângulo de visão: 120 graus
Ø os materiais dos dados do diodo emissor de luz é InGaN
Ø 2.2mm*1.6mm*0.6mm
Solda sem chumbo complacente de Ø RoHS compatível

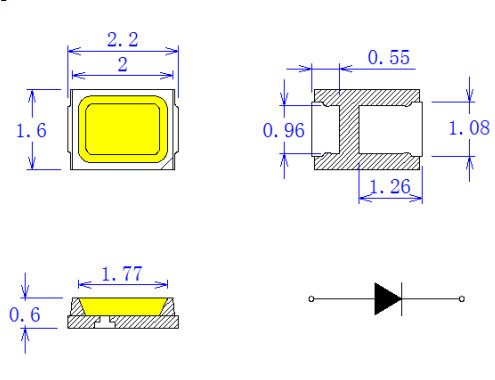

estrutura 2.Package:
Unidade: milímetro da tolerância: +/-0.2mm
Figura: esquema de circuito fino da série do poder 0.2W médio
Tolerância: ±0.2mm salvo disposição em contrário
Elétrodos: Liga de cobre de chapeamento do AG
Encapsulando a resina: Resina do silicone
Pacote: Polímero resistente ao calor
características 3.Eletro-Optical: (Cada diodo emissor de luz @ 60mA, Ta 25℃)
| Produto não. | Material | VF (V) | Cor | RA | Fluxo (lm) | ||
| minuto | máximo | Coordenadas x do CIE, y | minuto | máximo | |||
| QT-2016ZW-1CSAZ | InGaN | 2,8 | 3,5 | Tipo x=0.33, y=0.33 | 80 | 85 | 28 |
especificação 4.Product:
| Artigo | Especificação | Material | Quantidade |
| Microplaqueta | InGaN | InGaN | 1 em 1 |
| Refletor | Branco | PPA | |
| Quadro | C2680 | Cobre Prata-chapeado | |
| Fio do ouro | 0.9mil | Liga | |
| Fósforo | Amarelo | YAG | |
| Encapsulant | MilkyWhite | Resina | |
| Fita do portador | De acordo com especs. da AIA 481-1A | Fita preta condutora | 4000pcs pelo carretel |
| Carretel | De acordo com especs. da AIA 481-1A | Preto condutor | 4000pcs pelo carretel |
| Etiqueta | Padrão de Repsn | Papel | |
| Saco de embalagem | 220x240mm | Nenhum-zíper laminado de alumínio do saco | Um saco do carretel um |
| Caixa | Padrão de Repsn | Papel | Não-especificado |
avaliações 5.Absolute máximas:
| Artigo | Símbolo | Avaliações máximas absolutas | Unidade |
| Corrente dianteira | SE | 60 | miliampère |
| Tensão reversa | Vr | 5 | V |
| Corrente dianteira pulsada | IFP* | 90 | miliampère |
| Dissipação de poder | Paládio | 0,2 | W |
| Temperatura de funcionamento | PARTE SUPERIOR | -40~85 | ℃ |
| Temperatura de armazenamento | Teste | -40~85 | ℃ |
| Descarga eletrostática | ESD | 2000 (HBM) | V |
| Temperatura de junção | Tj | 110 | ℃ |
| Resistência térmica do diodo emissor de luz | S-j de Rth | 27 | ℃/W |
curvas de características 6.Typical Eletro-óticas:
Lista do teste de confiança 7.LED:
| Artigo do teste | Condições de teste | Padrão | Qty (PCes) |
| Teste de vida | 25℃, 1000Hrs@60mA | / | 22 |
| Alta temperatura | 85℃, 1000Hrs@60mA | / | 22 |
| Baixa temperatura | -40℃, 1000Hrs@60mA | / | 22 |
| Calor da umidade alta |
85℃, 85%RH, 1000Hrs@60mA |
/ | 22 |
| Armazenamento da baixa temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
22 |
| Armazenamento de alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
22 |
| Ciclo da temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taxa em mudança do Temp: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
22 |
| Choque térmico | -40 ' C (15mins) --100 ' C (15mins), tempo em mudança <5mins> | MIL-STD-202G | 22 |
| Teste de vida do pulso | Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA, 1000Hours | / | 22 |
| Teste do ESD (HBM) | teste 3times de 2000V, de 200V/Step, dianteiro & reverso |
CEA (Q101-001) |
22 |
| Resistência de solda |
260±5℃, 10S, 3times Pré-tratamento 30℃, 70%RH |
JEITA ED-4701 300 302 |
22 |
| Deterioração do Reflow IV |
260±5℃, 10S, 1time Pré-tratamento 30℃, 70%RH, 168Hours |
/ | 22 |
| Critérios do julgamento | |||
| Tensão dianteira VF | Máximo-aumento de VF < 1=""> | ||
| IR atual reverso | Máximo-aumento do IR < IRmax=""> | ||
| Intensidade luminosa IV | IV deterioração < 40=""> | ||
| O ※ solda critérios de teste da capacidade: a cobertura não é menos de 95% | |||
| Nota: A medida será tomada depois que as amostras testadas foram retornadas às circunstâncias ambientais normais (geralmente após duas horas) | |||
8. Cuidados:
O material encapsulado do diodo emissor de luz é silicone. Consequentemente os diodos emissores de luz têm uma superfície macia no
Parte superior do pacote. A pressão à superfície superior será influência à confiança do diodo emissor de luz. As precauções devem ser tomadas para evitar a pressão forte na divisória encapsulada. Assim quando usar acima o bocal da colheita, a pressão na resina de silicone dever ser apropriada.
8,1: Ferro de solda:
8.1.1 quando a mão que solda, a temperatura do ferro dever menos do que 300℃ por 3 segundos.
8.1.2 a solda da mão deve ser feita somente uma cronometra
8,2: Instruções SMT da solda de Reflow de SMT:
8.2.1 a solda de Reflow não deve ser feita mais de duas vezes;
8.2.2 quando soldando, não põe o esforço sobre o diodo emissor de luz durante o aquecimento;
8.2.3 o perfil recomendado da solda de reflow como o seguimento:
8,3 segurando precauções
8.3.1Handle o componente ao longo da superfície lateral usando o fórceps ou ferramentas apropriadas;
8.3.2 diretamente não toque nem não segure na superfície da lente do silicone. Pode danificar os circuitos internos;
