| Lugar de origem: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Certificação: | LM80 CE ROHS |
| Número do modelo: | 2835 |
| Quantidade de ordem mínima: | 4000PCS |
| Preço: | Negotiation |
| Detalhes da embalagem: | 4000PCS /ROLL |
| Tempo de entrega: | 7-10 dias |
| Termos de pagamento: | Western Union, MoneyGram, T/T |
| Habilidade da fonte: | 800KK POR O MÊS |
| Nome: | DIODO EMISSOR DE LUZ 2835 DE SMD | tensão do nput (V): | 6V |
|---|---|---|---|
| Índice de rendição de cor (Ra):: | 70 80 90 | CCT: | 6500k 3000k 4000k |
| Fluxo luminoso (lm): | 130-140lm | Aplicação: | lâmpada do bulbo |
| Poder: | 150mA | Garantia (ano): | 2 anos |
| Tempo de funcionamento (horas): | 20000 | Temperatura de funcionamento (℃): | -40-85 |
| Ângulo de visão (°):: | 120 | Material:: | Fio de cobre de Base+gold |
| Realçar: | o vermelho 18v conduziu microplaquetas,o vermelho 6v conduziu microplaquetas,2835 conduziram a substituição clara da microplaqueta |
||
Introdução da aplicação:
Tempo de resposta curto
As lâmpadas de poupança de energia gerais mudarão devido à mudança da temperatura ambiental. Sua temperatura de trabalho normal está entre 20 e 40 graus. Toma 5 ~ 6 minutos para alcançar um brilho estável no inverno (na baixa temperatura). No ambiente frio, é mais difícil para todas as lâmpadas trabalhar normalmente do que no ambiente morno, e a luz é não ofuscante ou acompanhada da cintilação. Somente com a elevação da temperatura, o brilho será gradualmente normal.
O bulbo não mudará devido à mudança da temperatura ambiental. Sua temperatura de trabalho normal é - o ℃ 35 - o ℃ 80, sua temperatura ambiental de trabalho não é considerada assim geralmente.

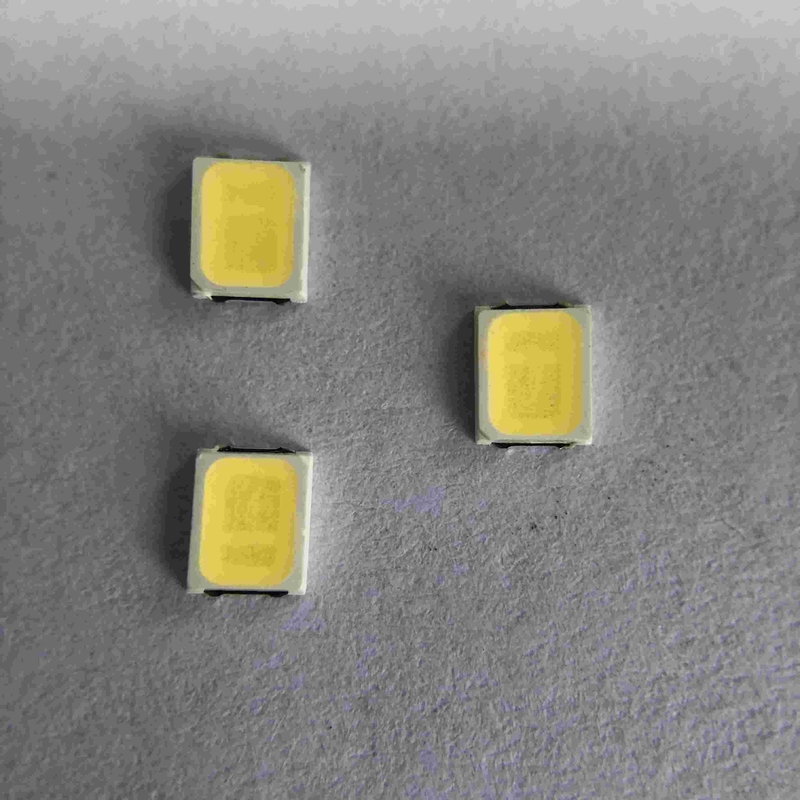

2835 microplaqueta 150ma 6000-6500k 130-140lm do diodo emissor de luz de 6v SMD para a lâmpada do bulbo
Detalhes rápidos:
| Tensão entrada (V): | 6V |
| Garantia (ano): | 2-ano |
| Tipo: | Smd conduziu a microplaqueta 2835 |
| Iluminando o serviço das soluções: | Iluminação e projeto dos circuitos |
| Eficácia luminosa (lm/w): | 140lm/w |
| Tempo (horas): | 50000 |
| Tempo de funcionamento (horas): | 20000 |
| Chip Material: | INGAN |
| Emitindo-se a cor: | 10000-15000k |
| Poder: | 1w |
| Ângulo de visão (°): | 120 graus |
| Índice de rendição de cor (Ra): | 80 |
| Saco de embalagem: | 220*240nm |
| Lugar de origem: | Suzhou, jiangsu |
| Aplicação: | TIRA DO DIODO EMISSOR DE LUZ |
| Tipo do pacote: | Pacote da montagem de Suface |
| Corrente dianteira: | 150MA |
| Tamanho: | 2.8*3.5*0.65mm |
| Embalagem: | 4000 PCes/rolo |
Especificação de produto:

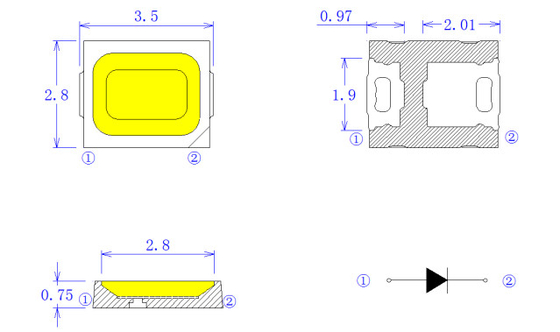

Estrutura do pacote
Avaliações máximas absolutas
| Artigo | Símbolo | Avaliações máximas absolutas | Unidade |
| Corrente dianteira | SE | 150 | miliampère |
| Tensão reversa | Vr | 7 | V |
| Corrente dianteira pulsada | IFP* | 180 | miliampère |
| Dissipação de poder | Paládio | 1 | W |
| Temperatura de funcionamento | PARTE SUPERIOR | -40~85 | ℃ |
| Temperatura de armazenamento | Teste | -40~85 | ℃ |
| Descarga eletrostática | ESD | 2000 (HBM) | V |
| Temperatura de junção | Tj | 120 | ℃ |
| Resistência térmica do diodo emissor de luz | S-j de Rth | 30 | ℃/W |
Curvas de características Eletro-óticas típicas:
Lista do teste de confiança do diodo emissor de luz
| Artigo do teste | Condições de teste | Padrão | Qty (PCes) | Ac/Re |
| Teste de vida | 25℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Alta temperatura | 85℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Baixa temperatura | -40℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Calor da umidade alta |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
| Armazenamento da baixa temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Armazenamento de alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo da temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taxa em mudança do Temp: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choque térmico | -40 ' C (15mins) --100 ' C (15mins), tempo em mudança <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Teste de vida do pulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Teste do ESD (HBM) | teste 3times de 2000V, de 200V/Step, dianteiro & reverso |
CEA (Q101-001) |
20 | 0/1 |
| Resistência de solda |
260±5℃, 10S, 3times Pré-tratamento 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Deterioração do Reflow IV |
260±5℃, 10S, 1time Pré-tratamento 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Critérios do julgamento | ||||
| Tensão dianteira VF | Máximo-aumento de VF < 1=""> | |||
| IR atual reverso | Máximo-aumento do IR < IRmax=""> | |||
| Intensidade luminosa IV | IV deterioração < 40=""> | |||
|
O ※ solda critérios de teste da capacidade: a cobertura não é menos de 95% Nota: A medida será tomada depois que as amostras testadas foram retornadas às circunstâncias ambientais normais (geralmente após duas horas) |
||||

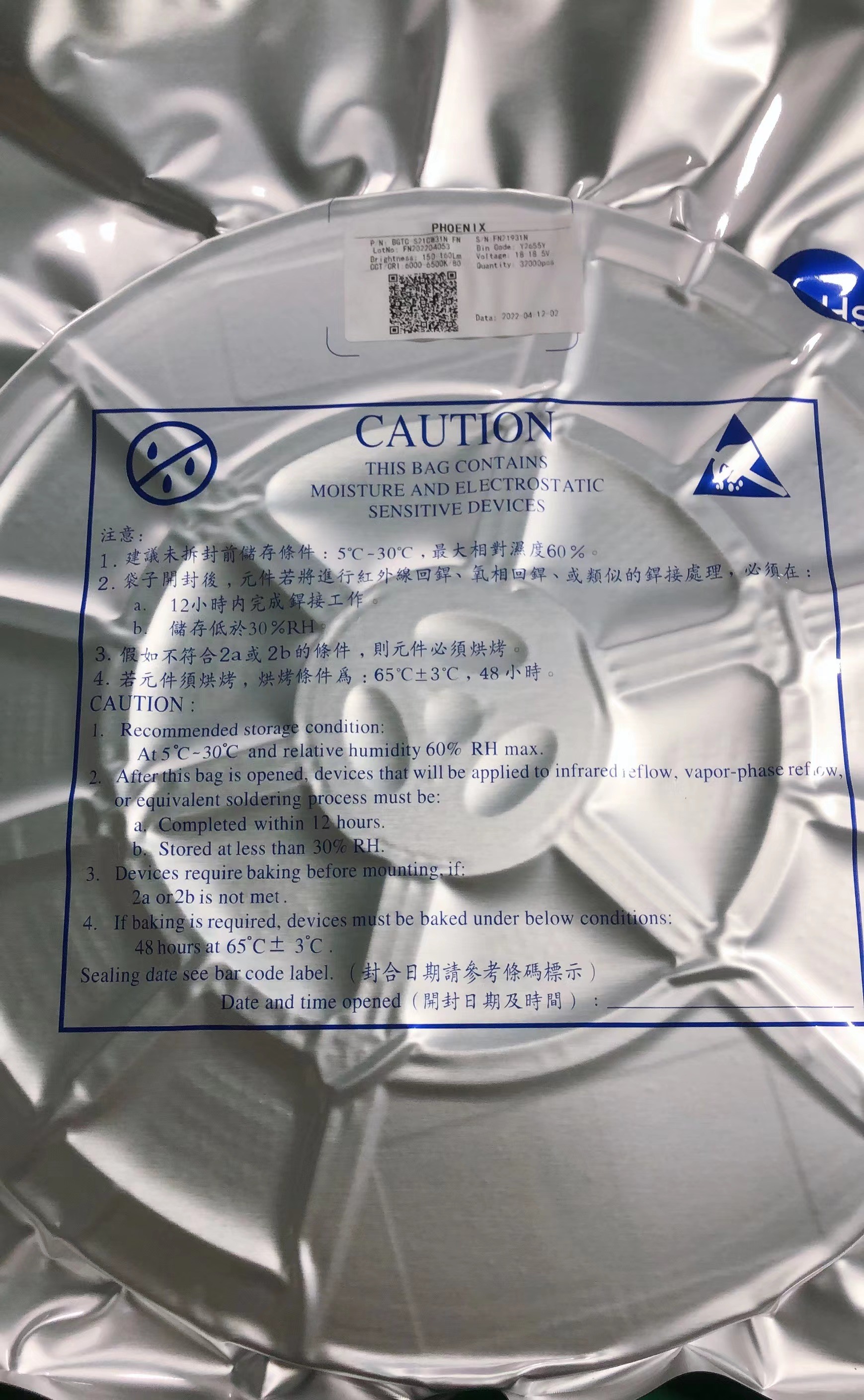

Empacotamento:
Cuidados:
O material encapsulado do diodo emissor de luz é silicone. Consequentemente os diodos emissores de luz têm uma superfície macia no
Parte superior do pacote. A pressão à superfície superior será influência à confiança do diodo emissor de luz. As precauções devem ser tomadas para evitar a pressão forte na divisória encapsulada. Assim quando usar acima o bocal da colheita, a pressão na resina de silicone dever ser apropriada.
Ferro de solda:
Quando a mão que solda, a temperatura do ferro dever menos do que 300℃ por 3 segundos
A solda da mão deve ser feita somente uma cronometra
Instruções SMT da solda de Reflow de SMT:
A solda de Reflow não deve ser feita mais de duas vezes
Ao soldar, não põe o esforço sobre o diodo emissor de luz durante o aquecimento
O perfil recomendado da solda de reflow como o seguimento
Segurando precauções:
Segure o componente ao longo da superfície lateral usando o fórceps ou ferramentas apropriadas
Diretamente não toque nem não segure na superfície da lente do silicone. Pode danificar os circuitos internos
Não empilhe PCBs junto montado que contém o diodo emissor de luz. O impacto pode riscar a lente do silicone ou danificar os circuitos internos
Características do produto:
Adote a microplaqueta da boa qualidade e o quadro, boa estabilidade antiestática ultra baixa - atenuação
Brilho alto, baixo - rendição de cor alta da atenuação
70,80,90 95 opções mínimas do CRI
Soldadura forte e boa luz do vivo da estabilidade
Série do produto e logotipo da empresa na parte dianteira
Certificação do CE ROHS LM80
