Iluminação de alta tensão do bulbo da microplaqueta 54V do diodo emissor de luz de SMD 2835

Informação Básica
Lugar de origem: SUZHOU
Marca: PHOENIX
Certificação: LM80 CE ROHS
Número do modelo: 2835
Quantidade de ordem mínima: 4000PCS
Preço: Negotiation
Detalhes da embalagem: 4000PCS /ROLL
Tempo de entrega: 7-10 dias
Termos de pagamento: Western Union, MoneyGram, T/T
Habilidade da fonte: 800KK POR O MÊS
Nome: DIODO EMISSOR DE LUZ 2835 DE SMD Fluxo luminoso (lm): 150-160LM
tensão do nput (V): 54V Poder: 20MA
CCT: 3000k 4000k 6500k Aplicação: lâmpada do bulbo
Garantia (ano): 2 anos Tempo de funcionamento (horas): 20000
Temperatura de funcionamento (℃): -40-85 Ângulo de visão (°):: 120
Realçar:

microplaqueta do diodo emissor de luz 54V 2835

,

Microplaqueta de alta tensão de 2835 diodos emissores de luz

,

a microplaqueta 54V conduziu o smd 2835


Introdução da aplicação:



O benefício da proteção ambiental é melhor. Não há nenhum raio ultravioleta e infravermelho no espectro, nem calor nem radiação, brilho pequeno, desperdício reciclável, nenhuma poluição, nenhum mercúrio, a fonte luminosa fria, segura tocar, que é uma fonte luminosa verde típica.



2835 MICROPLAQUETA de alta tensão do diodo emissor de luz de 54V 20MA SMD para a lâmpada do bulbo



Detalhes rápidos:




Tensão entrada (V): 54V
Garantia (ano): 2-ano
Tipo: Smd conduziu a microplaqueta 2835
Iluminando o serviço das soluções: Iluminação e projeto dos circuitos
Eficácia luminosa (lm/w): 160lm/w
Tempo (horas): 50000
Tempo de funcionamento (horas): 20000
Chip Material: INGAN
Emitindo-se a cor: 3000K 4000K 6500K
Poder: 1W
Ângulo de visão (°): 120 graus
Índice de rendição de cor (Ra): 80
Saco de embalagem: 220*240nm
Lugar de origem: Suzhou, jiangsu
Aplicação: TIRA DO DIODO EMISSOR DE LUZ
Tipo do pacote: Pacote da montagem de Suface
Corrente dianteira: 20MA
Tamanho: 2.8*3.5*0.65mm
Embalagem: 4000 PCes/rolo


Especificação de produto:

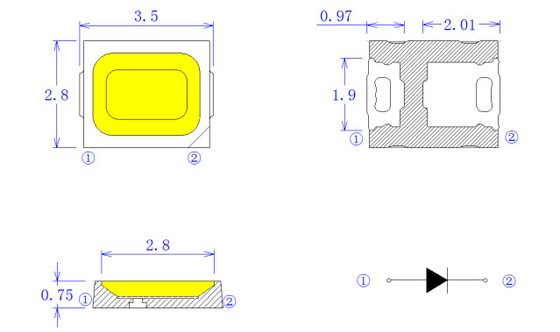

Estrutura do pacote

Iluminação de alta tensão do bulbo da microplaqueta 54V do diodo emissor de luz de SMD 2835 0

Avaliações máximas absolutas



Artigo Símbolo Máximo Unidade
Dissipação de poder Paládio 1 W
Corrente dianteira contínua IFmax 20 miliampère
Pico para a frente atual (de dever do ciclo 10ms largura 1/10 de pulso) IFP 30 miliampère
Tensão reversa VR 5 V
Descarga eletrostática (HBM) ESD 2000 V
Variação da temperatura de funcionamento Topr -40 a +85
Variação da temperatura do armazenamento Tstg -40 a +85
Temperatura conduzida do yunction Tj 125



Caracterização ótica/elétrica:



Artigo Símbolo Circunstância Minuto Tipo Máximo Unidade
Tensão dianteira VF IF=60mA 50 52 54 V
CIE X, Y

IF=60mA

IF=60mA

- X=0.32 -
- Y=0.34 -
CCT   IF=60mA 2700 4000 6550 K
Ângulo de visão 2θ1/2 IF=60mA - 120 - Grau
Intensidade luminosa IV IF=60mA 120   160 LM
CRI RA IF=60mA 80     RA
Corrente reversa Ir Vr=5V 0   1 A
Resistência térmica Rth (j-s) IF=60mA   28   ℃/W



Curvas de características Eletro-óticas típicas:

Iluminação de alta tensão do bulbo da microplaqueta 54V do diodo emissor de luz de SMD 2835 1

Lista do teste de confiança do diodo emissor de luz



Não. Artigo Condições de teste

Teste

hr/cycle/time

Amostra

Q'ty

Ac∕Re
1 Calor da solda Temperatura: 260℃±5℃; segundo 5±1 2 vezes 30 PCes 0∕1
2 ※ Do teste de capacidade da solda Temperatura: 235℃±5℃; segundo 3±1 1 vez 5 PCes 0∕1
3 Ciclo da temperatura

H: +100℃ 30min.

∫5min.

L: - 40℃ 30min.

100 ciclos 20 PCes 0∕1
4 Choque térmico

H: +100℃ 5min.

L: - 40℃ 5min.

50 ciclos 20 PCes 0∕1
5 Armazenamento de alta temperatura Temperatura: 100℃ 1000 horas 20 PCes 0∕1
6 Armazenamento da baixa temperatura Temperatura: - 40℃ 1000 horas 20 PCes 0∕1
7 Vida de funcionamento da C.C. SE =IFmax 1000 horas 20 PCes 0∕1
8

Alta temperatura

Umidade alta

85℃∕85%R.H. 1000 horas 20 PCes 0∕1
9 Teste de choque

100~2000Hz; 98.1m/s2

X, Y, sentido de Z

2 horas 20 PCes 0∕1
10 Teste deixando cair Pálete sobre posta; altura: 75cm 3 vezes 20 PCes 0∕1
Critérios do julgamento
Tensão dianteira VF Máximo-aumento de VF < 1="">
IR atual reverso Máximo-aumento Rmax < I="">do IR
Intensidade luminosa IV IV deterioração < 40="">

O ※ solda critérios de teste da capacidade: a cobertura não é menos de 95%

Nota: A medida será tomada depois que as amostras testadas foram retornadas às circunstâncias ambientais normais (geralmente após duas horas)

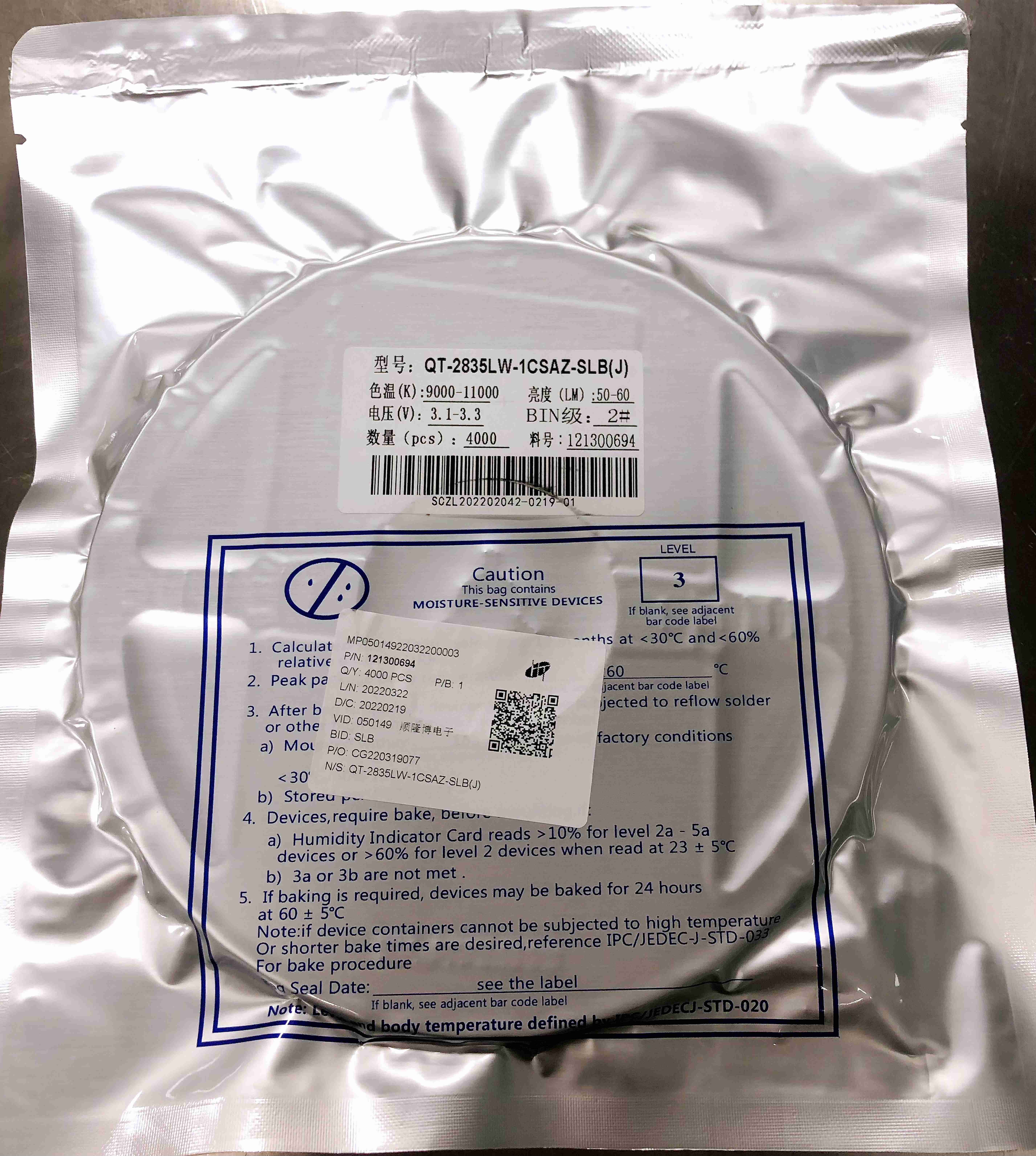

Empacotamento:

Iluminação de alta tensão do bulbo da microplaqueta 54V do diodo emissor de luz de SMD 2835 2

Cuidados:

O material encapsulado do diodo emissor de luz é silicone. Consequentemente os diodos emissores de luz têm uma superfície macia no

Parte superior do pacote. A pressão à superfície superior será influência à confiança do diodo emissor de luz. As precauções devem ser tomadas para evitar a pressão forte na divisória encapsulada. Assim quando usar acima o bocal da colheita, a pressão na resina de silicone dever ser apropriada.


Ferro de solda:
Quando a mão que solda, a temperatura do ferro dever menos do que 300℃ por 3 segundos
A solda da mão deve ser feita somente uma cronometra

Instruções SMT da solda de Reflow de SMT:
A solda de Reflow não deve ser feita mais de duas vezes
Ao soldar, não põe o esforço sobre o diodo emissor de luz durante o aquecimento
O perfil recomendado da solda de reflow como o seguimento

Iluminação de alta tensão do bulbo da microplaqueta 54V do diodo emissor de luz de SMD 2835 3

Segurando precauções:
Segure o componente ao longo da superfície lateral usando o fórceps ou ferramentas apropriadas
Diretamente não toque nem não segure na superfície da lente do silicone. Pode danificar os circuitos internos
Não empilhe PCBs junto montado que contém o diodo emissor de luz. O impacto pode riscar a lente do silicone ou danificar os circuitos internos



Iluminação de alta tensão do bulbo da microplaqueta 54V do diodo emissor de luz de SMD 2835 4Iluminação de alta tensão do bulbo da microplaqueta 54V do diodo emissor de luz de SMD 2835 5Iluminação de alta tensão do bulbo da microplaqueta 54V do diodo emissor de luz de SMD 2835 6Iluminação de alta tensão do bulbo da microplaqueta 54V do diodo emissor de luz de SMD 2835 7



Características do produto:



Adote a microplaqueta da boa qualidade e o quadro, boa estabilidade antiestática ultra baixa - atenuação

Brilho alto, baixo - rendição de cor alta da atenuação

70,80,90 95 opções mínimas do CRI

Soldadura forte e boa luz do vivo da estabilidade

Série do produto e logotipo da empresa na parte dianteira

Certificação do CE ROHS LM80



Processo de produção:



Iluminação de alta tensão do bulbo da microplaqueta 54V do diodo emissor de luz de SMD 2835 8
