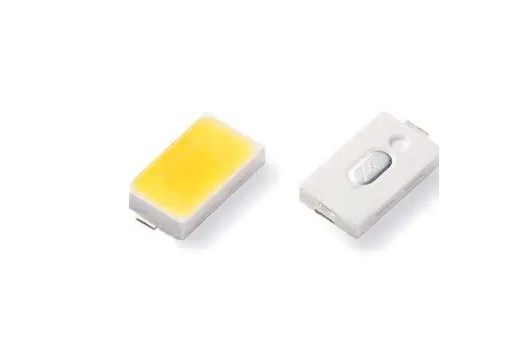

3V 150MA SMD 5730 conduziu as microplaquetas 6000-6500k 65-70lm para a luz do refrigerador

Informação Básica
Lugar de origem: SUZHOU
Marca: PHOENIX
Certificação: LM80 CE ROHS
Número do modelo: 5730
Quantidade de ordem mínima: 4000PCS
Preço: Negociável
Detalhes da embalagem: 4000PCS /ROLL
Tempo de entrega: 7-10 dias
Termos de pagamento: Western Union, MoneyGram, T/T
Habilidade da fonte: 800KK POR O MÊS
Nome: DIODO EMISSOR DE LUZ 5730 DE SMD CCT: 6500k 3000k 4000k
Fluxo luminoso (lm): 65-70lm Aplicação: Luz do refrigerador
Poder: 150mA tensão do nput (V): 3V
Garantia (ano): 2 anos Tempo de funcionamento (horas): 20000
Temperatura de funcionamento (℃): -40-85 Ângulo de visão (°):: 120
Destacar:

3V 5730 conduziu a microplaqueta

,

150MA 5730 conduziu a microplaqueta

,

a luz de 5730 microplaquetas conduziu

Introdução da aplicação:



O bulbo usa o diodo emissor de luz como a fonte luminosa, e não há nenhum componente (infravermelho) do IR no espectro quando o diodo emissor de luz se emite claro, e a estrutura total adota uma estrutura profissionalmente projetada da dissipação de calor. A temperatura durante a operação normal é o ℃ somente 40-60. Mesmo se é amplamente utilizada, é distante mais baixa do que aquela produzida por bulbos ordinários e por lâmpadas de poupança de energia. Se se realiza no verão, reduzirá significativamente a carga de trabalho e a época do equipamento de refrigeração, combinadas com a diferença no poder (1:10), em consequência, a redução relativa do consumo de potência salvar despesas, e reflete finalmente a economia de energia do bulbo.



5730 microplaqueta 6000-6500k 65-70lm do diodo emissor de luz de 3V 150MA SMD para a luz do refrigerador da luz do refrigerador



Detalhes rápidos:




Tensão entrada (V): 3V
Garantia (ano): 2-ano
Tipo: Smd conduziu a microplaqueta 2835
Iluminando o serviço das soluções: Iluminação e projeto dos circuitos
Eficácia luminosa (lm/w): 140lm/w
Tempo (horas): 50000
Tempo de funcionamento (horas): 20000
Chip Material: INGAN
Emitindo-se a cor: 10000-15000k
Poder: 0.5w
Ângulo de visão (°): 120 graus
Índice de rendição de cor (Ra): 80
Saco de embalagem: 220*240nm
Lugar de origem: Suzhou, jiangsu
Aplicação: TIRA DO DIODO EMISSOR DE LUZ
Tipo do pacote: Pacote da montagem de Suface
Corrente dianteira: 150MA
Tamanho: 5.7*3*0.75mm
Embalagem: 4000 PCes/rolo


Especificação de produto:

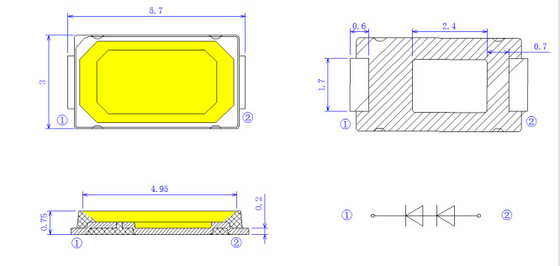

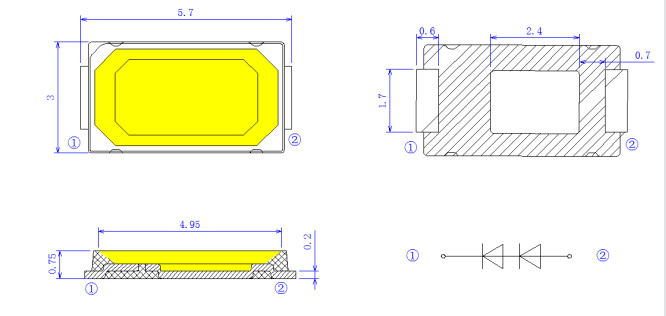

Estrutura do pacote

3V 150MA SMD 5730 conduziu as microplaquetas 6000-6500k 65-70lm para a luz do refrigerador 0

Avaliações máximas absolutas



Artigo Especificação Material Quantidade
Microplaqueta InGaN InGaN 1 em 1
Refletor Branco PPA
Quadro C2680 Cobre Prata-chapeado
Fio do ouro 0.8mil Liga
Fósforo branco Yellom
Encapsulant MilkyWhite Resina
Fita do portador De acordo com especs. da AIA 481-1A Fita preta condutora 4000pcs pelo carretel
Carretel De acordo com especs. da AIA 481-1A Preto condutor 4000pcs pelo carretel
Etiqueta Padrão de Repsn Papel
Saco de embalagem 220x240mm Nenhum-zíper laminado de alumínio do saco Um saco do carretel um
Caixa Padrão de Repsn Papel Não-especificado


Curvas de características Eletro-óticas típicas:



3V 150MA SMD 5730 conduziu as microplaquetas 6000-6500k 65-70lm para a luz do refrigerador 1

Lista do teste de confiança do diodo emissor de luz



Artigo do teste Condições de teste Padrão Qty (PCes) Ac/Re
Teste de vida 25℃, 1000Hrs@150mA / 20 0/1
Alta temperatura 85℃, 1000Hrs@150mA / 20 0/1
Baixa temperatura -40℃, 1000Hrs@150mA / 20 0/1
Calor da umidade alta

85℃, 85%RH,

1000Hrs@150mA

/ 20 0/1
Armazenamento da baixa temperatura -40℃, 1000Hours

JEITA ED-4701

200 202

20 0/1
Armazenamento de alta temperatura 100℃, 1000Hours

JEITA ED-4701

200 201

20 0/1
Ciclo da temperatura (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taxa em mudança do Temp: 3+/-0.6' C/min)

JEITA ED-4701

100 105

20 0/1
Choque térmico -40 ' C (15mins) --100 ' C (15mins), tempo em mudança <5mins> MIL-STD-202G 20 0/1

Teste de vida do pulso



Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA / 20 0/1
Teste do ESD (HBM) teste 3times de 2000V, de 200V/Step, dianteiro & reverso

CEA

(Q101-001)

20 0/1
Resistência de solda

260±5℃, 10S, 3times

Pré-tratamento 30℃, 70%RH

JEITA ED-4701

300 302

20 0/1
Deterioração do Reflow IV

260±5℃, 10S, 1time

Pré-tratamento 30℃, 70%RH, 168Hours

/ 20 0/1
Critérios do julgamento
Tensão dianteira VF Máximo-aumento de VF < 1="">
IR atual reverso Máximo-aumento do IR < IRmax="">
Intensidade luminosa IV IV deterioração < 40="">

O ※ solda critérios de teste da capacidade: a cobertura não é menos de 95%

Nota: A medida será tomada depois que as amostras testadas foram retornadas às circunstâncias ambientais normais (geralmente após duas horas)

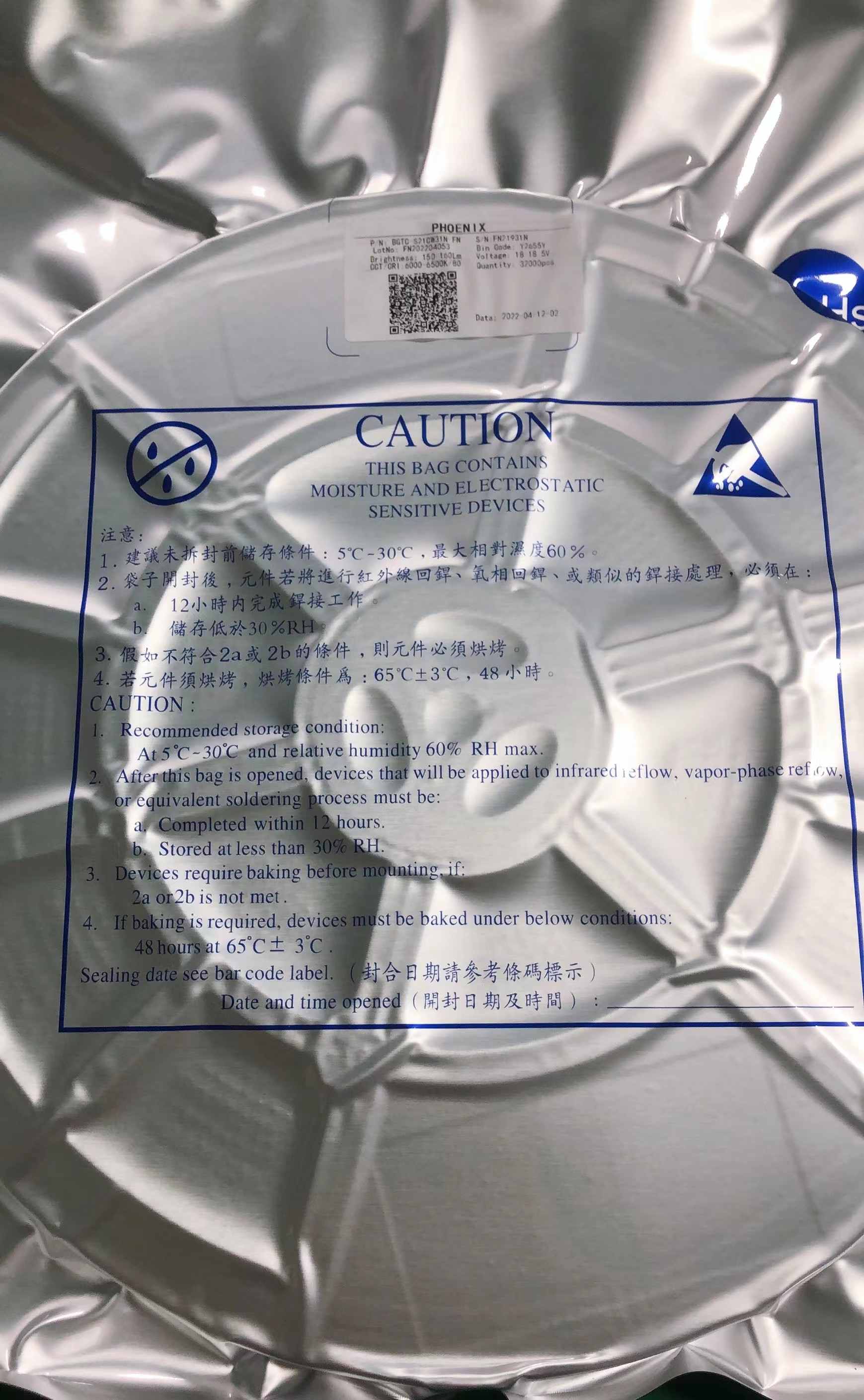

Empacotamento:


3V 150MA SMD 5730 conduziu as microplaquetas 6000-6500k 65-70lm para a luz do refrigerador 2

Cuidados:

O material encapsulado do diodo emissor de luz é silicone. Consequentemente os diodos emissores de luz têm uma superfície macia no

Parte superior do pacote. A pressão à superfície superior será influência à confiança do diodo emissor de luz. As precauções devem ser tomadas para evitar a pressão forte na divisória encapsulada. Assim quando usar acima o bocal da colheita, a pressão na resina de silicone dever ser apropriada.


Ferro de solda:
Quando a mão que solda, a temperatura do ferro dever menos do que 300℃ por 3 segundos
A solda da mão deve ser feita somente uma cronometra

Instruções SMT da solda de Reflow de SMT:
A solda de Reflow não deve ser feita mais de duas vezes
Ao soldar, não põe o esforço sobre o diodo emissor de luz durante o aquecimento
O perfil recomendado da solda de reflow como o seguimento

3V 150MA SMD 5730 conduziu as microplaquetas 6000-6500k 65-70lm para a luz do refrigerador 3

Segurando precauções:
Segure o componente ao longo da superfície lateral usando o fórceps ou ferramentas apropriadas
Diretamente não toque nem não segure na superfície da lente do silicone. Pode danificar os circuitos internos
Não empilhe PCBs junto montado que contém o diodo emissor de luz. O impacto pode riscar a lente do silicone ou danificar os circuitos internos



3V 150MA SMD 5730 conduziu as microplaquetas 6000-6500k 65-70lm para a luz do refrigerador 43V 150MA SMD 5730 conduziu as microplaquetas 6000-6500k 65-70lm para a luz do refrigerador 53V 150MA SMD 5730 conduziu as microplaquetas 6000-6500k 65-70lm para a luz do refrigerador 63V 150MA SMD 5730 conduziu as microplaquetas 6000-6500k 65-70lm para a luz do refrigerador 7



Características do produto:



Adote a microplaqueta da boa qualidade e o quadro, boa estabilidade antiestática ultra baixa - atenuação

Brilho alto, baixo - rendição de cor alta da atenuação

70,80,90 95 opções mínimas do CRI

Soldadura forte e boa luz do vivo da estabilidade

Série do produto e logotipo da empresa na parte dianteira

Certificação do CE ROHS LM80



Processo de produção:



3V 150MA SMD 5730 conduziu as microplaquetas 6000-6500k 65-70lm para a luz do refrigerador 8
