diodo emissor de luz Chip Light do Pct 20-30lm SMD de 3v 60ma 2016

Informação Básica
Lugar de origem: SUZHOU
Marca: PHOENIX
Certificação: LM80 CE ROHS
Número do modelo: 2016
Quantidade de ordem mínima: 4000PCS
Preço: Negociável
Detalhes da embalagem: 4000PCS /ROLL
Tempo de entrega: 7-10 dias
Termos de pagamento: Western Union, MoneyGram, T/T
Habilidade da fonte: 800KK POR O MÊS
Nome: Cor branca do diodo emissor de luz 2016 de SMD aplicação: CÂMERA MÓVEL LIGTING E EXPOSIÇÃO DO APARELHO ELETRODOMÉSTICO
tensão do nput (V): 3V Garantia (ano): 2 anos
Poder: 60mA Fluxo luminoso (lm): 20-30lm
CCT: 6500K Tempo de funcionamento (horas): 20000
Temperatura de funcionamento (℃): -40-85 Ângulo de visão (°):: 120
Destacar:

microplaqueta do diodo emissor de luz de 30lm SMD

,

Microplaqueta 3v do diodo emissor de luz de SMD

,

microplaqueta da luz 3v

Introdução da aplicação:



Chip Resistors é as peças as mais comuns de SMD que os fabricantes usam em SMT PCBs. Geralmente, os 3 números no corpo de um resistor da microplaqueta mostram seu valor da resistência.



A MICROPLAQUETA do diodo emissor de luz do Pct 20-30LM SMD de 3V 60MA 0.2W 2016 USOU-SE PARA A CÂMERA MÓVEL LIGTING E A EXPOSIÇÃO do APARELHO ELETRODOMÉSTICO



Detalhes rápidos:




Tensão entrada (V): 2.9-3.1V
Garantia (ano): 2-ano
Tipo: Smd conduziu a microplaqueta 2835
Iluminando o serviço das soluções: Iluminação e projeto dos circuitos
Eficácia luminosa (lm/w): 20-30LM
Tempo (horas): 50000
Tempo de funcionamento (horas): 20000
Chip Material: INGAN
Emitindo-se a cor: BRANCO
Poder: 0.2W
Ângulo de visão (°): 120 graus
Índice de rendição de cor (Ra): 80
Saco de embalagem: 220*240nm
Lugar de origem: Suzhou, jiangsu
Aplicação: Luz móvel da câmera
Tipo do pacote: Pacote da montagem de Suface
Corrente dianteira: 60MA
Tamanho: 2.2*1.6*0.6mm
Embalagem: 4000 PCes/rolo


Especificação de produto:

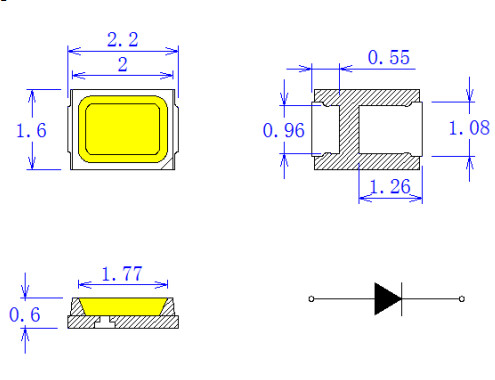

Estrutura do pacote:

diodo emissor de luz Chip Light do Pct 20-30lm SMD de 3v 60ma 2016 0

Características Eletro-óticas:



Produto não. Material VF (V) Cor RA Fluxo (lm)
minuto máximo Coordenadas x do CIE, y minuto máximo
QT-2016ZW-1CSAZ InGaN 2,8 3,5 Tipo x=0.33, y=0.33 80 85 28



Lista do teste de confiança do diodo emissor de luz:



Artigo do teste Condições de teste Padrão Qty (PCes)
Teste de vida 25℃, 1000Hrs@60mA / 22
Alta temperatura 85℃, 1000Hrs@60mA / 22
Baixa temperatura -40℃, 1000Hrs@60mA / 22
Calor da umidade alta

85℃, 85%RH,

1000Hrs@60mA

/ 22
Armazenamento da baixa temperatura -40℃, 1000Hours

JEITA ED-4701

200 202

22
Armazenamento de alta temperatura 100℃, 1000Hours

JEITA ED-4701

200 201

22
Ciclo da temperatura (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taxa em mudança do Temp: 3+/-0.6' C/min)

JEITA ED-4701

100 105

22
Choque térmico -40 ' C (15mins) --100 ' C (15mins), tempo em mudança <5mins> MIL-STD-202G 22
Teste de vida do pulso Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA, 1000Hours / 22
Teste do ESD (HBM) teste 3times de 2000V, de 200V/Step, dianteiro & reverso

CEA

(Q101-001)

22
Resistência de solda

260±5℃, 10S, 3times

Pré-tratamento 30℃, 70%RH

JEITA ED-4701

300 302

22
Deterioração do Reflow IV

260±5℃, 10S, 1time

Pré-tratamento 30℃, 70%RH, 168Hours

/ 22
Critérios do julgamento
Tensão dianteira VF Máximo-aumento de VF < 1="">
IR atual reverso Máximo-aumento do IR < IRmax="">
Intensidade luminosa IV IV deterioração < 40="">
O ※ solda critérios de teste da capacidade: a cobertura não é menos de 95%
Nota: A medida será tomada depois que as amostras testadas foram retornadas às circunstâncias ambientais normais (geralmente após duas horas)



Curvas de características Eletro-óticas típicas:

diodo emissor de luz Chip Light do Pct 20-30lm SMD de 3v 60ma 2016 1

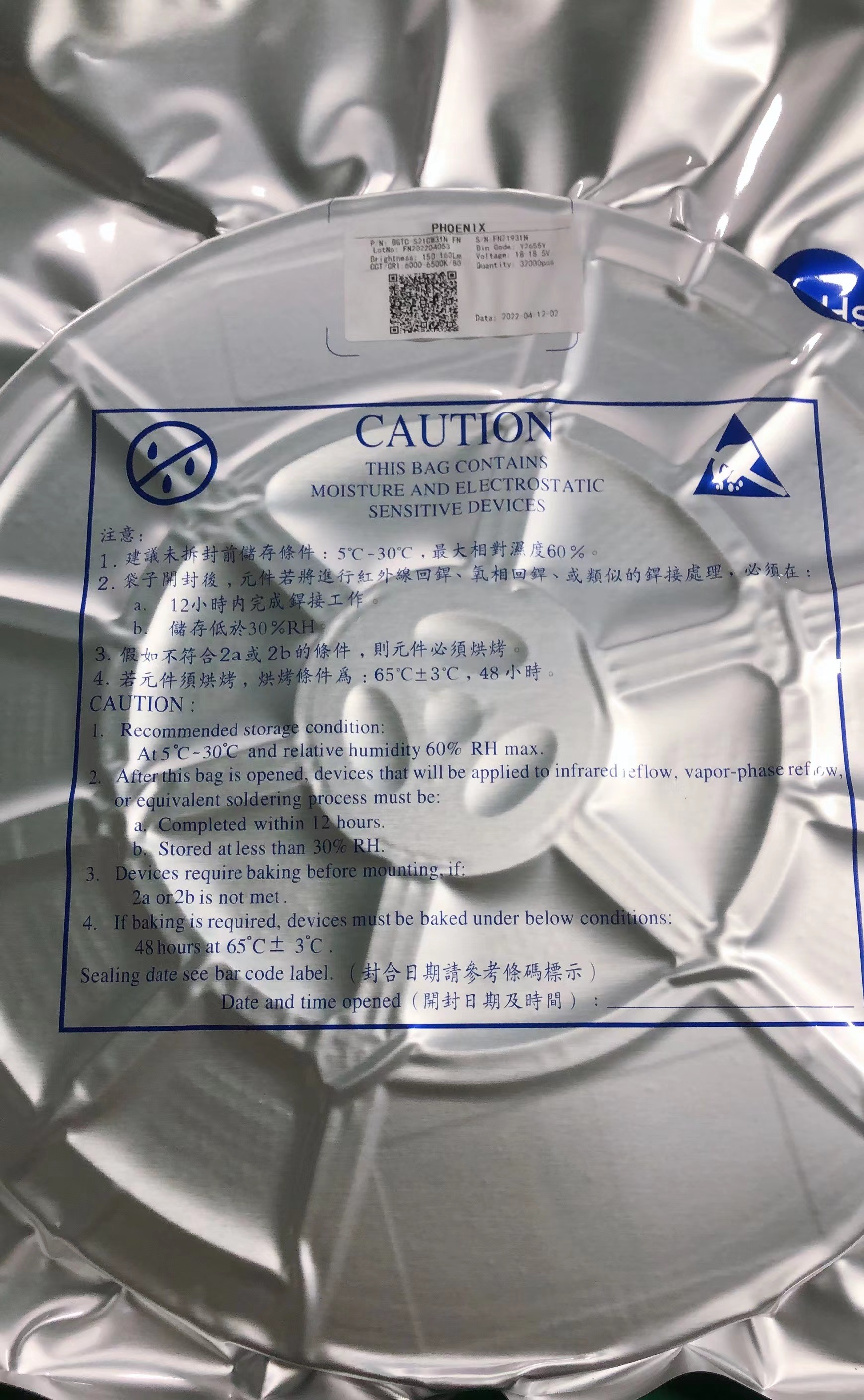

Empacotamento:

diodo emissor de luz Chip Light do Pct 20-30lm SMD de 3v 60ma 2016 2

Cuidados:
O material encapsulado do diodo emissor de luz é silicone. Consequentemente os diodos emissores de luz têm uma superfície macia no
Parte superior do pacote. A pressão à superfície superior será influência à confiança do diodo emissor de luz. As precauções devem ser tomadas para evitar a pressão forte na divisória encapsulada. Assim quando usar acima o bocal da colheita, a pressão na resina de silicone dever ser apropriada.

Ferro de solda:
Quando a mão que solda, a temperatura do ferro dever menos do que 300℃ por 3 segundos
A solda da mão deve ser feita somente uma cronometra

Instruções SMT da solda de Reflow de SMT:
A solda de Reflow não deve ser feita mais de duas vezes
Ao soldar, não põe o esforço sobre o diodo emissor de luz durante o aquecimento
O perfil recomendado da solda de reflow como o seguimento

diodo emissor de luz Chip Light do Pct 20-30lm SMD de 3v 60ma 2016 3







Características do produto:



Adote a microplaqueta da boa qualidade e o quadro, boa estabilidade antiestática ultra baixa - atenuação

Brilho alto, baixo - rendição de cor alta da atenuação

70,80,90 95 opções mínimas do CRI

Soldadura forte e boa luz do vivo da estabilidade

Série do produto e logotipo da empresa na parte dianteira

Certificação do CE ROHS LM80



Processo de produção:



diodo emissor de luz Chip Light do Pct 20-30lm SMD de 3v 60ma 2016 4
