| Lugar de origem: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Certificação: | LM80 CE ROHS |
| Número do modelo: | 3030 |
| Quantidade de ordem mínima: | 4000PCS |
| Preço: | Negotiation |
| Detalhes da embalagem: | 4000PCS /ROLL |
| Tempo de entrega: | 7-10 dias |
| Termos de pagamento: | Western Union, MoneyGram, T/T |
| Habilidade da fonte: | 800KK POR O MÊS |

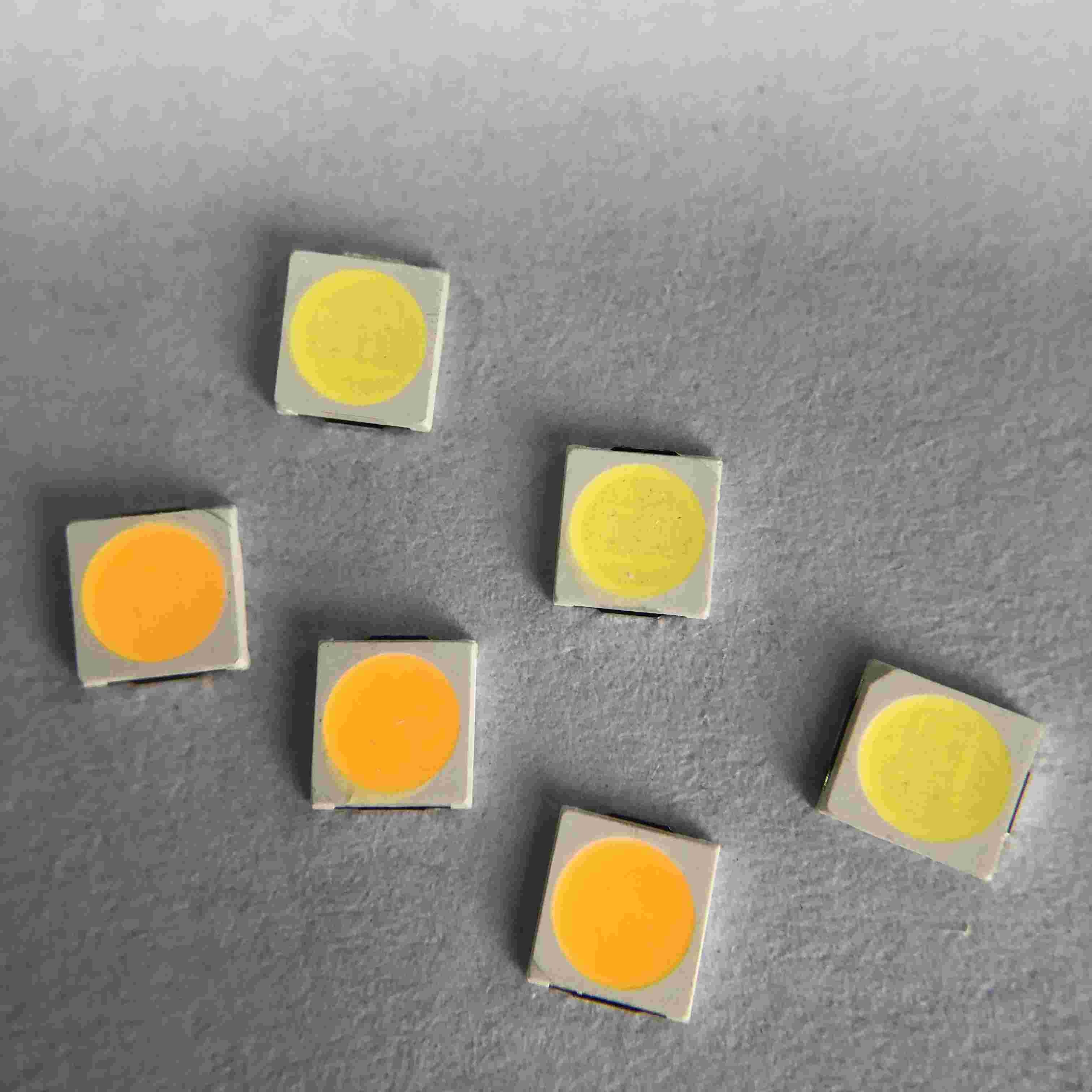

| Nome: | Cor branca do diodo emissor de luz 3030 de SMD | Fluxo luminoso (lm): | 170-180lm |
|---|---|---|---|
| CCT: | 3000k 4000k 6500k | Aplicação: | Luz de rua |
| Poder: | 1W | tensão do nput (V): | 3V |
| Índice de rendição de cor (ra): | 80 | Garantia (ano): | 2 anos |
| Tempo de funcionamento (horas): | 20000 | Temperatura de funcionamento (℃): | -40-85 |
| Realçar: | 3030 180lm conduziram,Smd 180lm conduziu,Smd conduziu 300ma |
||
Introdução da aplicação:
As luzes de rua solares do diodo emissor de luz são uma grande maneira de fornecer a iluminação a uma rua, estrada ou estrada sem o trenching no poder da grade do traditonal. Em consequência, as luzes de rua solares do diodo emissor de luz podem abaixar custos da instalação, para reduzir a necessidade para toneladas de fiação, e reduzem os custos da manutenção e do projeto sobre a vida de sistema. E desde que são independente da grade, você não tem que preocupar-se sobre problemas abaixo da linha que afeta cada luz, tal como escurecimentos ou rupturas nas linhas subterrâneas.
3030 MICROPLAQUETA branca do diodo emissor de luz da cor PPT SMD da opção 3V 300MA 170-180lm da eficiência de SMD para a luz de rua
Detalhes rápidos:
| Tensão entrada (V): | 3V |
| Garantia (ano): | 2-ano |
| Tipo: | Smd conduziu a microplaqueta 3030 |
| Iluminando o serviço das soluções: | Iluminação e projeto dos circuitos |
| Eficácia luminosa (lm/w): | 170-180LM |
| Tempo (horas): | 50000 |
| Tempo de funcionamento (horas): | 20000 |
| Chip Material: | INGAN |
| Emitindo-se a cor: | BRANCO branco/natural morno de White/COOL |
| Poder: | 1W |
| Ângulo de visão (°): | 120 graus |
| Índice de rendição de cor (Ra): | 80 |
| Temperatura de cor: | 2700-6500K |
| Lugar de origem: | Suzhou, jiangsu |
| Aplicação: | luz de rua |
| Tipo do pacote: | Pacote da montagem de Suface |
| Corrente dianteira: | 300MA |
| Tamanho: | 3.0*3.0*0.6mm |
| Embalagem: | 4000 PCes/rolo |
Especificação de produto:
Estrutura do pacote:
Especificação de produto:
| Artigo | Especificação | Material | Quantidade |
| Microplaqueta | InGaN | InGaN | 2 em 1 |
| Refletor | Branco | PCT | |
| Quadro | C194 | Cobre Prata-chapeado | |
| Fio do ouro | 0.9mil | Liga | |
| Fósforo | branco | branco | |
| Encapsulant | MilkyWhite | Resina | |
| Fita do portador | De acordo com especs. da AIA 481-1A | Fita preta condutora | 4000pcs pelo carretel |
| Carretel | De acordo com especs. da AIA 481-1A | Preto condutor | 4000pcs pelo carretel |
| Etiqueta | Padrão de Repsn | Papel | |
| Saco de embalagem | 220x240mm | Nenhum-zíper laminado de alumínio do saco | Um saco do carretel um |
| Caixa | Padrão de Repsn | Papel | Não-especificado |
Curvas de características Eletro-óticas típicas:
Lista do teste de confiança do diodo emissor de luz:
| Artigo do teste | Condições de teste | Padrão | Qty (PCes) | Ac/Re |
| Teste de vida | 25℃, 1000Hrs@300mA | / | 20 | 0/1 |
| Alta temperatura | 85℃, 1000Hrs@300mA | / | 20 | 0/1 |
| Baixa temperatura | -40℃, 1000Hrs@300mA | / | 20 | 0/1 |
| Calor da umidade alta |
85℃, 85%RH, 1000Hrs@300mA |
/ | 20 | 0/1 |
| Armazenamento da baixa temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Armazenamento de alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo da temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taxa em mudança do Temp: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choque térmico | -40 ' C (15mins) --100 ' C (15mins), tempo em mudança <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Teste de vida do pulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×300mA | / | 20 | 0/1 |
| Teste do ESD (HBM) | teste 3times de 2000V, de 200V/Step, dianteiro & reverso |
CEA (Q101-001) |
20 | 0/1 |
| Resistência de solda |
260±5℃, 10S, 3times Pré-tratamento 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Deterioração do Reflow IV |
260±5℃, 10S, 1time Pré-tratamento 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Critérios do julgamento | ||||
| Tensão dianteira VF | Máximo-aumento de VF < 1=""> | |||
| IR atual reverso | Máximo-aumento do IR < IRmax=""> | |||
| Intensidade luminosa IV | IV deterioração < 40=""> | |||
|
O ※ solda critérios de teste da capacidade: a cobertura não é menos de 95% Nota: A medida será tomada depois que as amostras testadas foram retornadas às circunstâncias ambientais normais (geralmente após duas horas) |
||||
Empacotamento:
Cuidados:
O material encapsulado do diodo emissor de luz é silicone. Consequentemente os diodos emissores de luz têm uma superfície macia no
Parte superior do pacote. A pressão à superfície superior será influência à confiança do diodo emissor de luz. As precauções devem ser tomadas para evitar a pressão forte na divisória encapsulada. Assim quando usar acima o bocal da colheita, a pressão na resina de silicone dever ser apropriada.
Ferro de solda:
Quando a mão que solda, a temperatura do ferro dever menos do que 300℃ por 3 segundos
A solda da mão deve ser feita somente uma cronometra
Instruções SMT da solda de Reflow de SMT:
A solda de Reflow não deve ser feita mais de duas vezes
Ao soldar, não põe o esforço sobre o diodo emissor de luz durante o aquecimento
O perfil recomendado da solda de reflow como o seguimento
Características do produto:
Adote a microplaqueta da boa qualidade e o quadro, boa estabilidade antiestática ultra baixa - atenuação
Brilho alto, baixo - rendição de cor alta da atenuação
70,80,90 95 opções mínimas do CRI
Soldadura forte e boa luz do vivo da estabilidade
Série do produto e logotipo da empresa na parte dianteira
Certificação do CE ROHS LM80
