| Lugar de origem: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Certificação: | LM80 ISO-9001 ROHS |
| Número do modelo: | 1808 |
| Quantidade de ordem mínima: | 5000pcs |
| Preço: | negotiable |
| Detalhes da embalagem: | 4000PCS /ROLL |
| Tempo de entrega: | 7-10 dias |
| Termos de pagamento: | Western Union, MoneyGram, T/T |
| Habilidade da fonte: | 800KK POR O MÊS |
| Nome: | Cor branca do diodo emissor de luz 1808 de SMD | CCT: | 2700K 3000K 6000K |
|---|---|---|---|
| Fluxo luminoso (lm): | 6-9lm | Poder: | 0.06W |
| tensão do nput (V): | 3v | Garantia (ano): | 2 anos |
| Tempo de funcionamento (horas): | 20000 | Índice de rendição de cor (Ra): | 80 |
| Temperatura de funcionamento (℃): | -40-85 | Eficiência luminosa da lâmpada (lm/w): | 140 |
| Destacar: | Microplaqueta do diodo emissor de luz de 1808 SMD,microplaqueta do diodo emissor de luz de 3v 6000k SMD,microplaquetas 1808 do smd 2700k |
||

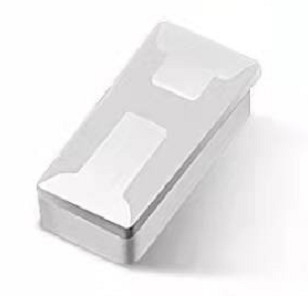

diodo emissor de luz CHIP Used de 3V 20MA 0.06W 1808 6-9LM 2700-6000K PPA SMD para a exposição do aparelho eletrodoméstico, iluminação interior do automóvel
O 1808 são um dos produtos de empacotamento os mais maduros do diodo emissor de luz na indústria automóvel, que foi verificada inteiramente para seus tamanho compacto e confiança. É especialmente apropriado para uma variedade de padrões de empacotamento do diodo emissor de luz. 1608 estão disponível em muitas versões com níveis diferentes da cor e do brilho.

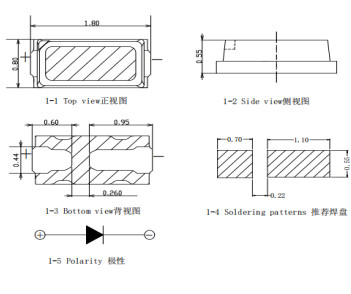

Estrutura do pacote:
avaliações 4.Absolute máximas (Ta=25℃)
| Parâmetro | Símbolo | Unidade | |
| Avaliação | |||
| Dissipação de poder | Paládio | 60 | mW |
| Corrente dianteira | SE | 20 | miliampère |
| Corrente dianteira máxima | IFP | 30 | miliampère |
| Temperatura de funcionamento | Topr | -30~85 | ℃ |
| Temperatura de armazenamento | Tstg | -30~100 | ℃ |
| Temperatura de junção | Tj | 105 | ℃ |
| Descarga eletrostática | ESD | 2000 (HBM) | V |
5.Electrical e características óticas (Ta =25℃)
| Parâmetro | Símbolo | Condição de teste | Minuto | Tipo | Máximo | Unidade |
| Tensão dianteira | VF | IF=20mA | 2,7 | - | 3,3 | V |
| Fluxo luminoso | ф | IF=20mA | 6 | - | 9 | LM |
| Temperatura de cor | CCT | IF=20mA | 2500 | - | 6500 | K |
| Corrente reversa | VR | VR=7V | 0 | μA | ||
| Cor que arranca o índice | Ra | IF=20mA | 90 | - | ||
| Ângulo de visão | 2θ1/2 | IF=20mA | 120 | grau | ||
curvas de características 6.Typical Eletro-óticas (Ta=25℃)
| Parâmetro | Símbolo | Condição de teste | Minuto | Tipo | Máximo | Unidade |
| Tensão dianteira | VF | IF=20mA | 2,7 | - | 3,3 | V |
| Fluxo luminoso | ф | IF=20mA | 6 | - | 9 | LM |
| Temperatura de cor | CCT | IF=20mA | 2500 | - | 6500 | K |
| Corrente reversa | VR | VR=7V | 0 | μA | ||
| Cor que arranca o índice | Ra | IF=20mA | 90 | - | ||
| Ângulo de visão | 2θ1/2 | IF=20mA | 120 | grau | ||
Curvas de características Eletro-óticas típicas (Ta=25℃)
Lista florescente
IV grau:
| Minuto | Máximo | Unidade | Circunstância |
| 6 | 7 | LM | IF=20mA |
| 7 | 8 | ||
| 8 | 9 |
Grau de VF:
| Minuto | Máximo | Unidade | Circunstância |
| 2,7 | 2,8 | V | IF=20mA |
| 2,8 | 2,9 | ||
| 2,9 | 3,0 | ||
| 3,0 | 3,1 | ||
| 3,1 | 3,2 |
Teste de confiança
| Artigo do teste | Condições de teste | Padrão | Qty (PCes) |
| Teste de vida | 25℃, 1000Hrs@150mA | / | 20 |
| Alta temperatura | 85℃, 1000Hrs@150mA | / | 20 |
| Baixa temperatura | -40℃, 1000Hrs@150mA | / | 20 |
| Calor da umidade alta |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 |
| Armazenamento da baixa temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 |
| Armazenamento de alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 |
| Ciclo da temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taxa em mudança do Temp: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 |
| Choque térmico | -40 ' C (15mins) --100 ' C (15mins), tempo em mudança <5mins> | MIL-STD-202G | 20 |
| Teste de vida do pulso | Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 |
| Teste do ESD (HBM) | teste 3times de 2000V, de 200V/Step, dianteiro & reverso |
CEA (Q101-001) |
20 |
| Resistência de solda |
260±5℃, 10S, 3times Pré-tratamento 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 |
| Deterioração do Reflow IV |
260±5℃, 10S, 1time Pré-tratamento 30℃, 70%RH, 168Hours |
/ | 20 |
Cuidados:
O material encapsulado do diodo emissor de luz é silicone. Consequentemente os diodos emissores de luz têm uma superfície macia no
Parte superior do pacote. A pressão à superfície superior será influência à confiança do diodo emissor de luz. As precauções devem ser tomadas para evitar a pressão forte na divisória encapsulada. Assim quando usar acima o bocal da colheita, a pressão na resina de silicone dever ser apropriada.
Ferro de solda:
Quando a mão que solda, a temperatura do ferro dever menos do que 300℃ por 3 segundos
A solda da mão deve ser feita somente uma cronometra
Instruções SMT da solda de Reflow de SMT:
A solda de Reflow não deve ser feita mais de duas vezes
Ao soldar, não põe o esforço sobre o diodo emissor de luz durante o aquecimento
O perfil recomendado da solda de reflow como o seguimento
Características do produto:
Adote a microplaqueta da boa qualidade e o quadro, boa estabilidade antiestática ultra baixa - atenuação
Brilho alto, baixo - rendição de cor alta da atenuação
70,80,90 95 opções mínimas do CRI
Soldadura forte e boa luz do vivo da estabilidade
Série do produto e logotipo da empresa na parte dianteira
Certificação do CE ROHS LM80
Processo do produto:
